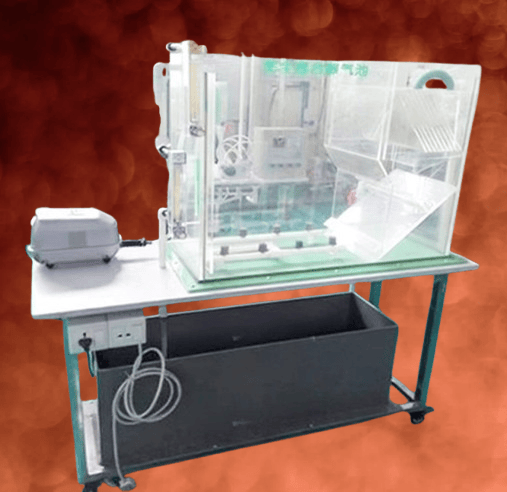

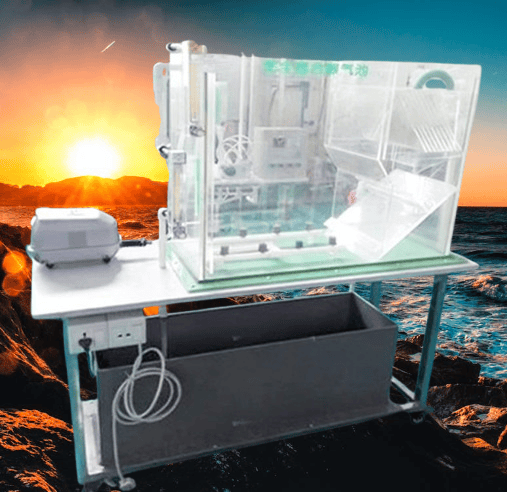

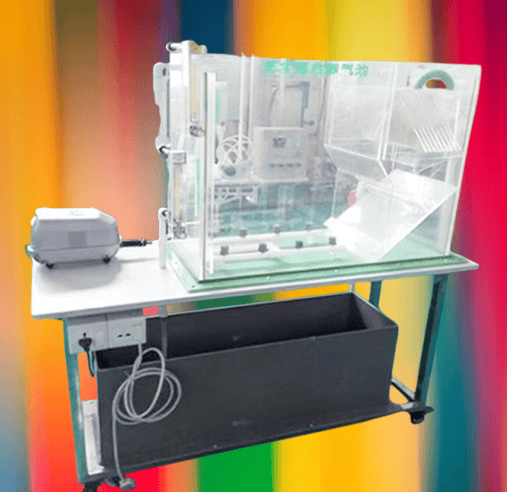

京工科业JGKY-W082型矩形合建式曝气沉淀池实验装置
一、工作条件
常温常压下工作，须配置一定的水样（取城市污水或人工配水）并对沉淀结果定时取样分析。
二、矩形合建式曝气沉淀池实验装置实验目的
1、通过实际操作与观察了解其构造及工作原理，认识到完全混合式活性污泥法在实际工程中的应用；
2、加深对设计的目的、方法、步骤的理解，锻炼实际操作知识的能力，积累设计经验。
三、矩形合建式曝气沉淀池实验装置设备特点
矩形合建式完全混合曝气池，即曝气区、导流区和污泥沉淀区三部分合建在一起的生化处理器。具有承受冲击负荷的能力强，池内混合液能对废水起稀释作用，对高峰负荷起削弱作用；由于全池需氧要求不同，能节省动力；不需要单独设污泥回流系统；回流污泥新鲜，具有较高活性，耗电量少，生化降解能力高的特点。
该池适用于排水工程，主要是运用活性污泥法，池中是曝气、沉淀合建一起。曝气池中央设有一直筒污泥导流管，上口处设有一个泵形提升污泥的叶轮，使污泥循环运动，促使微生物充分氧化分解，达到污水处理的目的。部份污泥水通过圆窗口流入沉淀池，重的污泥沉淀回流，清水向上流，进入小圆窗口流出外排。 设备配有3D交互式仿真处理实验软件。
四、矩形合建式曝气沉淀池实验装置技术参数
处理水量10~15L/h、BOD5去除率：85%~90%、MLSS：3000-6000mg/L、MLVSS：2400-4800mg/L、BOD负荷：0.2~0.6kgBOD5/(kgMLSS·d)、污泥回流比：25%~100%、污泥龄：5~15天、功率：300W (220V)、外形尺寸：长×宽×高=1100mm×500mm×1500mm。
矩形合建式曝气沉淀池实验装置
五、矩形合建式曝气沉淀池实验装置产品规格与配置
本体包括曝气区、导流区、污泥沉淀区、出水槽、出水管、进水管、排泥斗、排泥管、放空管、曝气装置等组成。配套：配水箱1个、潜水泵1台、静音曝气泵1台、陶瓷微孔曝气器1套、气体流量计1台、进水流量计1个、曝气管路1套、斜板1套、集泥斗1套、污泥排放管路阀门l套、
电控箱（锌合金弹跳锁）1只、漏电保护开关、按钮开关、
连接管道和球阀、可移动式不锈钢实验台架（配万向轮及禁锢角）等
