暖通大概念

1、暖通和"七度空间"

（1）"七度"

温度：冷与热；

湿度：干噪与潮湿；

新鲜度：氧气与二氧化碳；

洁净度：落尘与VOC，人员、大气、家俱及装修速度：风速与吹风感；

安静度：噪音振动；

梯度：温度场的均匀性。

生命安全系统（火灾逃生通道安全辅助系统）防烟系统：楼梯间、前室、避难层、次安全区；排烟系统：走道、房间生产安全：粉、尘、湿、热、烟有毒有害气体；特殊设备环境：IT机房、冷冻施工。

（2）空气调节：

空气调节的主要任务：

在所处自然环境下，使被调节空间的空气保持一定的温度、湿度、流动速度以及洁净度、新鲜度。

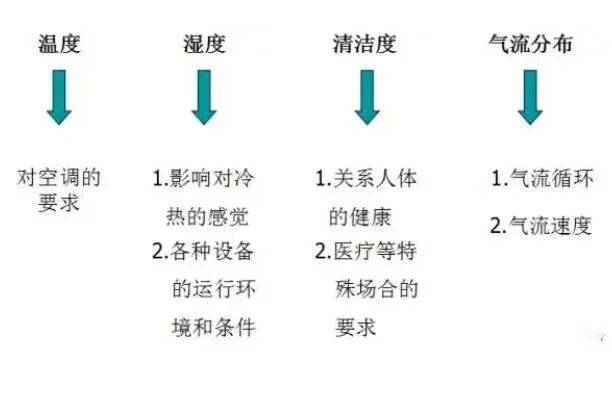

空调四要素：温度，湿度，清洁度、气流分布，是所谓空调的四大要素，对四个要素加以调节，能够控制室内环境以达到舒适的要求。

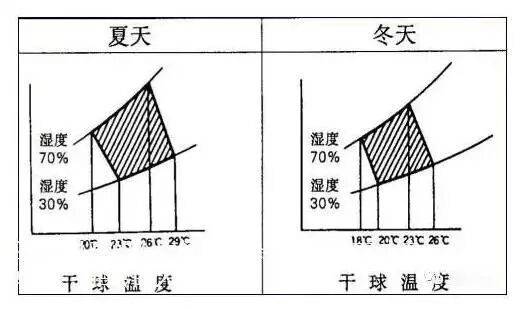

舒适的环境：夏季人体一般舒适温度为：24~26℃。冬季人体一般舒适温度为：18~22℃。

空气调节按目的分类：舒适型（满足人体对环境的要求）；工艺型（满足工艺对环境的要求）。

空气调节按传热媒质分类：水系统空调；冷媒系统空调。

制冷基本概念和原理

1、三大物质：

空气（风-流动的空气）

氟利昂（制冷剂）；

水-能量的传递介质高温热水、蒸汽：90℃，130℃，200℃；

冷冻水：7℃，12℃；冷却水：32℃，37℃；

冰(雪霜)：0℃。

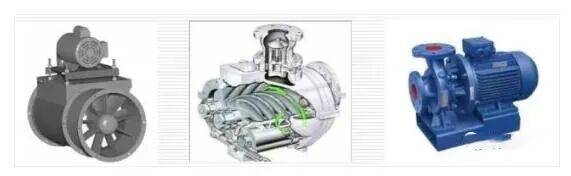

2、三大动力设备：

风机：驱动空气；水泵：驱动水循环；压缩机：驱动氟利昂。

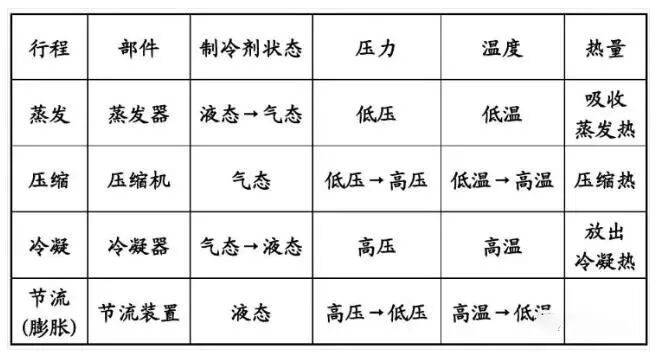

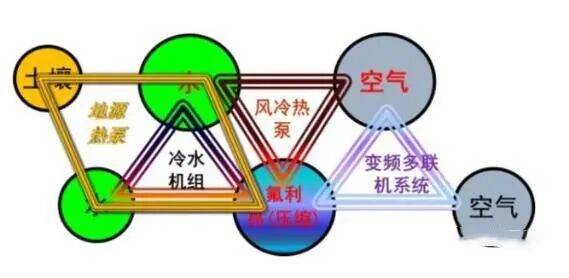

三大物质能量交换关系图：

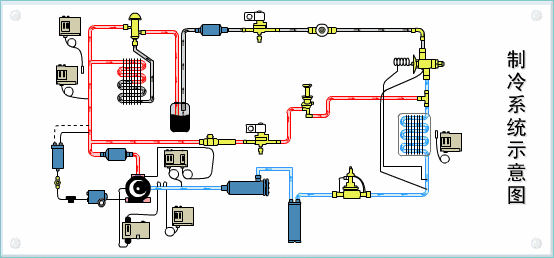

3、空调原理：

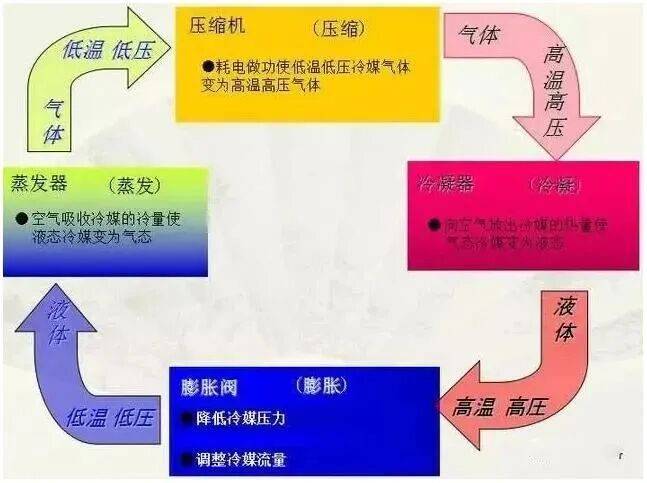

蒸气被吸入压缩机进行压缩，升压、升温至过热蒸气状态；进入冷凝器，进行定压放热，凝结为液体；从冷凝器出来的液体经过膨胀阀节流降压，至湿蒸气状态进入蒸发器，从而完成了一个循环。

4、水机工作原理：

水系统空调由室外主机和室内末端装置组成，通过室外主机提供空调冷/热水，由水管系统输送到室内末端装置，水与空气在室内末端处进行热交换来消除房间冷/热负荷。是一种集中产生冷/热量，但分散处理各房间负荷的空调系统型式。

5、氟机工作原理：

氟系统空调以制冷剂为输送介质，采用变制冷剂流量技术，室外主机由室外侧换热器、压缩机和其他制冷附件组成，室内机由直接蒸发式换热器和风机组成。一台室外机通过管路能够向若干个室内机输送制冷剂液体。通过控制压缩机的制冷剂循环量和进入室内各换热器的制冷剂流量，可以适时地满足室内冷、热负荷要求。

制冷基本术语

1、制冷：

物体或流体中取出热量，并将热量排放到环境介质中去，以产生低于环境温度的过程 。

2、制冷剂:

在制冷装置中不断完成循环的工作物质。常用制冷剂：R22、R134A、R410A、R32、R290、R404a、R717、水。

3、载冷剂:

是在间接制冷系统中用来传送冷量的中间介质。常用的载冷剂:水、盐水、乙二醇水溶液。

4、制冷量:

单位时间里由制冷机（空调器）从低温物体向高温物体所转移的热量。

5、制热量:

单位时间内由空调器（热泵型）从外界吸热后向室内输送的热量。

6、COP：

制冷量/压缩机电功率。冬季热泵循环性能系数和夏季热泵的能效比表达形式均采用COP（能效比）表示。

7、EER：

制冷量/空调系统总电功率（EER值越高，表示空调中蒸发吸收较多的热量或压缩机所耗的电较少）。在夏季制冷时，制冷量（W或Btu/h）与输入功率（W）的比率定义为热泵的能效比EER。

8、显热:

物质在吸热或放热过程中，温度上升或下降，但是物质的形态不发生变化，这种热称为显热。

9、潜热:

物质在吸收或放出热量的过程中，其形态发生变化，但温度不发生变化，这种热量无法用温度计测量出来，人体也无法感觉到，但可通过实验计算出来，这种热量就称为潜热。

10、冷吨(RT)：

空调制冷学单位，冷吨又名冷冻吨，冷冻吨是指将一吨水冷冻为冰所需要的能量。1吨0摄氏度的水，在24小时内转换成0摄氏度的冰的能力，冷冻吨表示冷冻机的制冷能力。

11、匹：

在空调制冷量的匹数（HP）计算是以大卡或瓦（W）来计算的，一般来说1PH=2000大卡，以国际单位来计算要乘于1.16。

12、单位换算：

1美国冷吨=3024千卡/小时（kcal/h）=3.517千瓦（kW）；

1日本冷吨=3320千卡/小时（kcal/h）=3.861千瓦（kW）；

1马力（或1匹马功率）=735.5瓦（W）=0.7355千瓦（kW）；

1千卡/小时（kcal/h）=1.163瓦（W）；

摄氏温度℃=（华氏°F-32）5/9。

13、压力：

是单位面积所受的力，以P表示。它的单位为帕斯卡，简称帕[Pa]；（千帕[kPa]=1×103Pa 兆帕[MPa] =1×106Pa ）

绝对压力：直接作用于容器或物体表面的压力。

表压：压力表测得的压力为表压。

制冷设备基本部件和构成

制冷空调由四大要件组成：①压缩机；②冷凝器；③节流阀；④蒸发器。

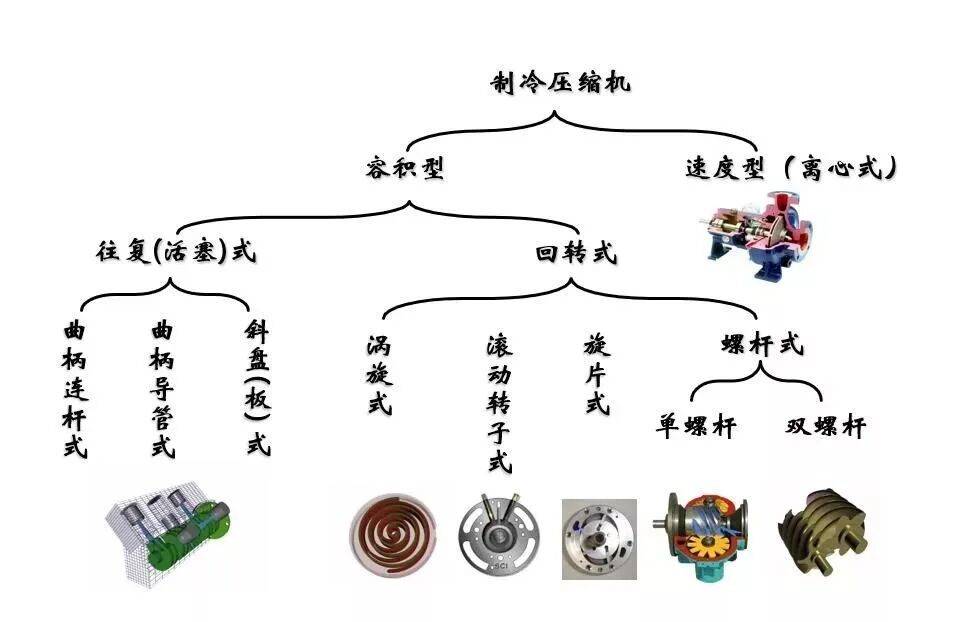

1、压缩机：

1.1、容积式制冷压缩机:是靠改变工作腔的容积，将周期性吸入的定量气体压缩。常用的容积式压缩机：活塞式、滚动转子式、涡旋式、单螺杆式、双螺杆式。

1.2、离心式制冷压缩机:是靠离心力的作用，连续地将所吸入的气体压缩。

2、冷凝器：

将制冷压缩机排出的高温高压气态制冷剂予以冷却、使之液化，以便制冷剂在系统中循环使用 。

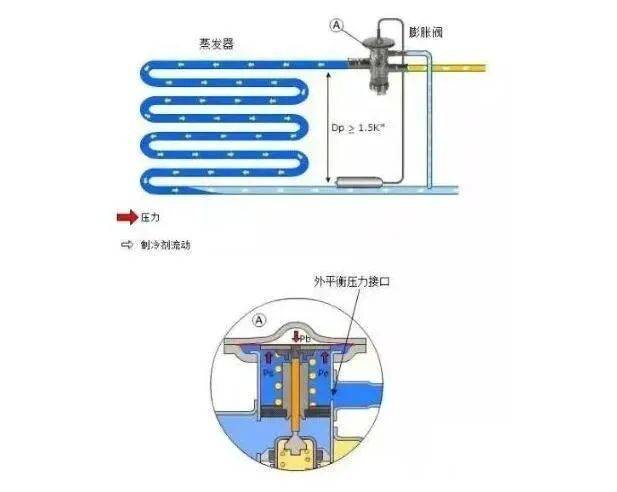

3、节流机构：

对高压液态制冷剂进行节流降压，保证冷凝器和蒸发器之间的压力差，以使蒸发器中的液态制冷剂在要求的低压下蒸发吸热，从而达到制冷降温的目的；同时使冷凝器中的气态制冷剂，在各顶的高压下放热冷凝。

另外，可以调节供入蒸发器的制冷剂流量，以适应蒸发器热负荷变化，从而避免因部分制冷剂在蒸发器中未及气化。

4、蒸发器:

是通过制冷剂蒸发（沸腾），吸收热量，从而达到制冷目的。

5、空调系统构成：

冷水机组：水冷离心式（螺杆式）、风冷螺杆式、蒸汽LiBr吸收式、直燃LiBr吸收式；

热泵机组：风冷螺杆式、地源热泵、水源热泵；

锅炉：热水锅炉、蒸汽锅炉、电锅炉（规范要求蓄热）；

冷却塔：开式、闭式、横流、逆流；

水泵：卧式、立式、端吸、双吸；

空调末端设备：风机盘管、柜式空气处理机组、组合式空气处理机组、冷辐射板。
