20号钢深度解析

一、材料属性与化学成分

20号钢（20#钢）是中国标准（GB/T 699-2015）中的优质低碳碳素结构钢，其核心特性源于精确的化学成分设计：

碳（C）：0.17%~0.24%，赋予材料基础强度，同时保持低碳钢的韧性优势。

硅（Si）：0.17%~0.37%，增强硬度与抗疲劳性，改善热加工性能。

锰（Mn）：0.35%~0.65%，显著提升强度与韧性，细化晶粒，优化组织均匀性。

硫（S）、磷（P）：均≤0.035%，严格控制杂质含量，减少热脆性与冷脆性风险。

其他元素：铬（Cr）≤0.25%、镍（Ni）≤0.30%、铜（Cu）≤0.25%，进一步稳定材料性能。

特性总结：

强度适中：抗拉强度≥410MPa，屈服强度≥245MPa，满足基础承载需求。

韧性优异：伸长率≥25%（钢板），断面收缩率≥55%，低温环境下仍能保持韧性储备（如-20℃时Akv值≥31J）。

加工友好：冷/热成形性能突出，支持冲压、锻造、焊接及多种热处理工艺（如正火、渗碳淬火）。

成本经济：作为通用型结构钢，其价格低于合金钢，且加工效率高，综合成本优势显著。

二、制造工艺与热处理

20号钢的生产工艺严格遵循标准，核心环节包括：

冶炼：采用转炉或电弧炉冶炼，通过“顶底复吹”技术精准控制成分，结合LF精炼炉脱硫、脱氧，降低夹杂物含量。

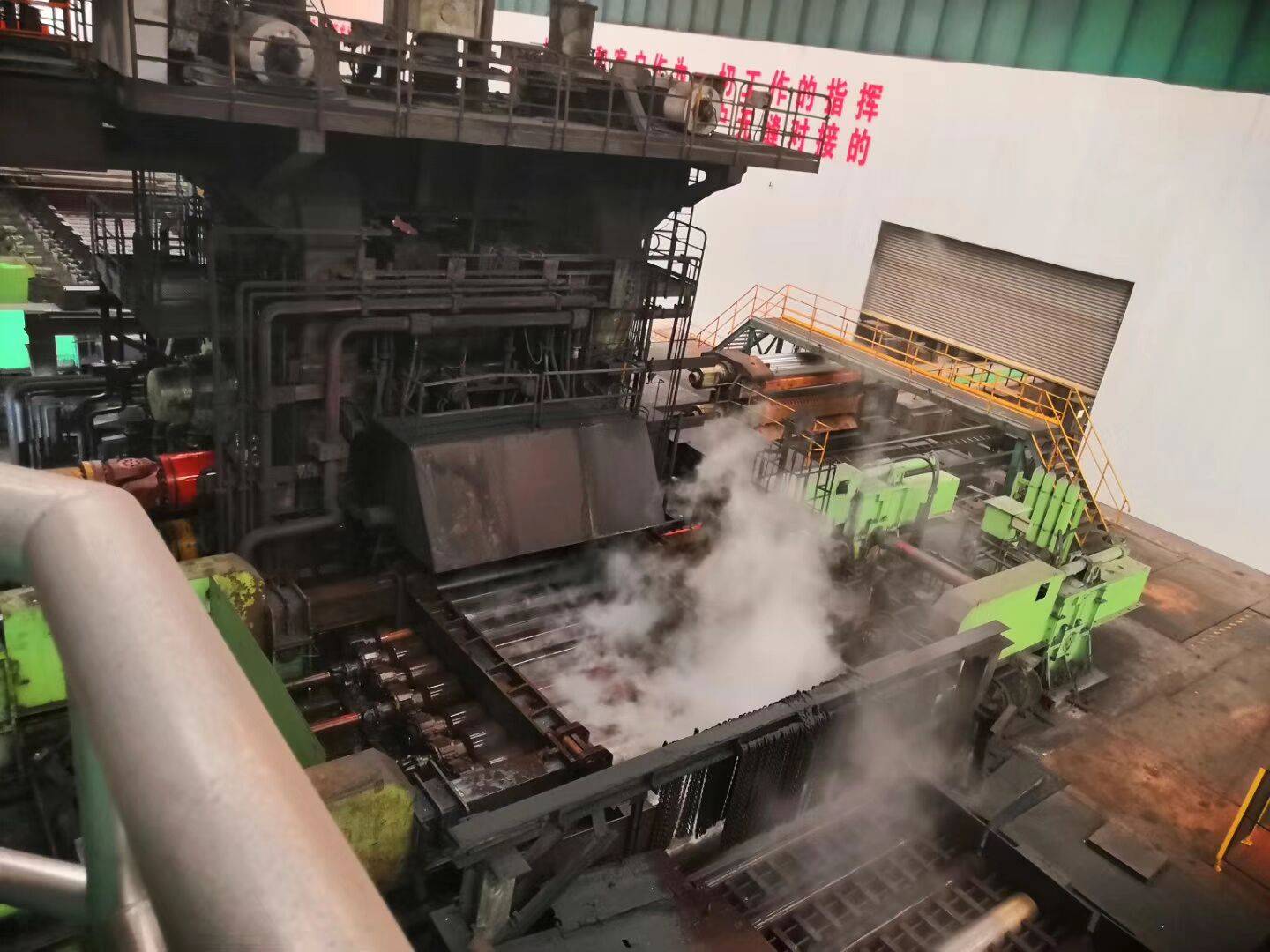

轧制：

热连轧：加热温度1150~1250℃，确保钢坯充分奥氏体化；终轧温度850~900℃，保证塑性与韧性。

控轧控冷：对厚规格钢板（>60mm），通过多道次轧制与冷却控制，优化内部组织，避免性能不均。

热处理：

正火：920~950℃加热后空冷，细化晶粒，提升切削性能与硬度（131~156HB）。

渗碳淬火：表面硬度可达HRC50-55，形成“外硬内韧”结构，适用于低速轻载齿轮、轴类零件。

退火：消除应力，改善塑性，为后续冷加工（如冷挤压）提供条件。

关键点：

正火处理可显著提升20号钢的球化效果，细化先共析铁素体，改善毛坯切削性能。

厚板需采用真空脱气工艺，去除氢元素，防止加工过程中出现氢致裂纹。

三、应用领域与典型场景

20号钢凭借其均衡的性能与经济性，成为多行业的“万能材料”：

机械制造：

齿轮与轴类：经渗碳淬火后，表面耐磨性提升，适用于低速轻载场景（如变速箱速叉、传动被动齿轮）。

模具制造：冷挤压成型模具需正火处理以提高韧性，成型后渗碳淬火保证表面硬度。

紧固件：螺栓、螺母等利用高塑性适应复杂应力环境。

压力容器：

制造容积<100m³、设计压力<1.6MPa的低压储罐、反应釜，需进行超声波探伤检测（符合JB/T 4730.3-2005标准）。

管道工程：

输送水、蒸汽、油品的无缝钢管与焊接钢管，利用良好塑性与焊接性，适应弯曲与焊接工艺。

建筑与桥梁：

承重梁、钢结构支架等构件，通过冷弯成型制成C型钢、Z型钢檩条，减轻自重并降低造价。

汽车制造：

车架、底盘等部件经冲压成型后，满足行驶过程中的力学性能要求。

新兴领域：

新能源设备（如风电支架）、环保设备（如污水处理构件）中替代传统材料，降低成本。

替代方案：

在强度要求不高的场景中，20号钢可替代部分合金钢（如Q235），但高温强度有限（不适用于>350℃环境）。

四、国际标准与加工适应性

20号钢对应多国标准，实现国际贸易与技术协作的参数互认：

美国：ASTM A36/AISI 1020

日本：JIS S20C

德国：DIN CK22/1.0402

英国：BS IC22

法国：AFNOR CC20

加工特性：

成形性能：支持冷轧、冷冲、冷镦、冷弯、热轧等工艺，适应复杂零件制造。

焊接性能：碳当量低（约0.20%），焊接接头不易淬硬，可采用电弧焊、气体保护焊等多种方式。

切削性能：正火或冷拔状态优于退火状态，适合高速切削加工。

五、未来趋势与优化方向

性能升级：通过微合金化（如添加铌、钒）与控轧控冷技术，进一步提升强韧性配合，拓展在更高要求场景中的应用。

环保生产：采用低碳冶炼工艺，减少能耗与排放，符合可持续发展要求。

智能化制造：引入AI与大数据技术，优化轧制与热处理参数，提高生产效率与产品质量稳定性。

新兴领域拓展：在新能源、高端制造等领域，通过性能升级和工艺改进，实现更广泛的应用。
