前言

近期充电头网拿到了FDD国际电工一款20W快充86面板，与市面上的同类产品相比，其设计上有两大亮点，一是内置USB快充模块基于更加高效可靠的氮化镓电源方案进行设计，其次是引入了热门的拉拉线进行设计，即拉即用省去找线烦恼，使用更省心。

除拉拉线外，产品还配置有1A1C快充接口，支持18W和20W PD快充，满足手机日常快充需求。同时充电头网在拆解这款产品的时候发现其内部采用了东科半导体高集成合封氮化镓方案，下面我们就一起来看看这款产品的具体设计。

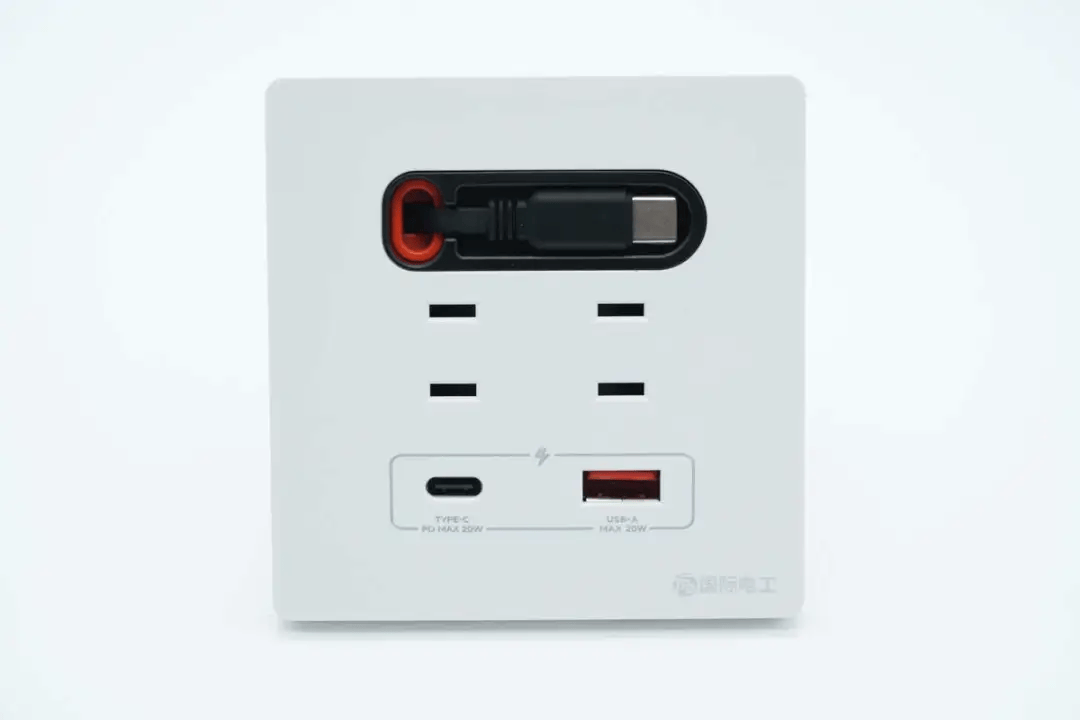

国际电工20W拉拉线快充86面板

国际电工20W快充86面板为标准的86面板尺寸设计，白色壳体契合主流装修风格，不仅配置两组AC插孔和1A1C接口，还加入了热门的拉拉线设计，很适合安装在床头旁等场景，实用便用性更上一个台阶。接口还兼容SCP、PD、PPS等快充协议，支持20W PD快充，可以满足苹果、小米、三星、华为等品牌手机快充需求。

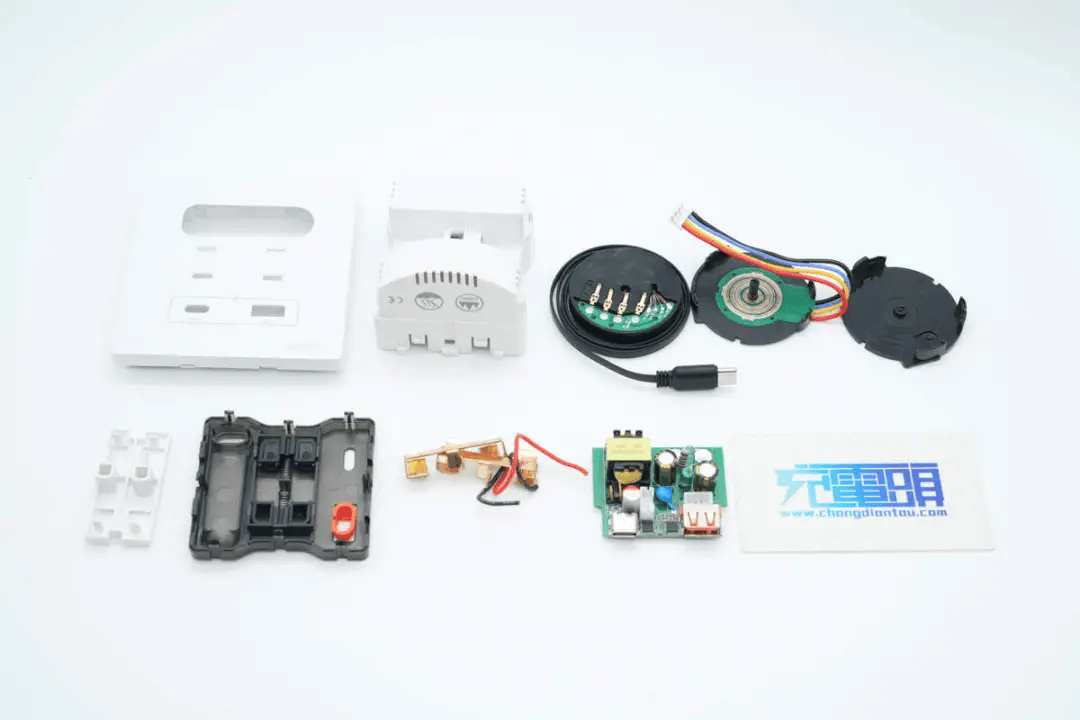

充电头网通过拆解了解到，产品AC插孔内置安全门，可防止异物单孔插入保证用电安全，USB模块通过导线与一体铜带锡焊取得。模块开关电源使用了东科DK8020AP+DK5V60R16HP高集成合封氮化镓方案，慧能泰两颗HUSB382协议芯片控制三口输出。内部三大模块使用隔板进行隔离，保证安全性。

相关阅读：

1、拆解报告：国际电工20W 2C1A拉拉线氮化镓快充86面板

东科合封氮化镓方案

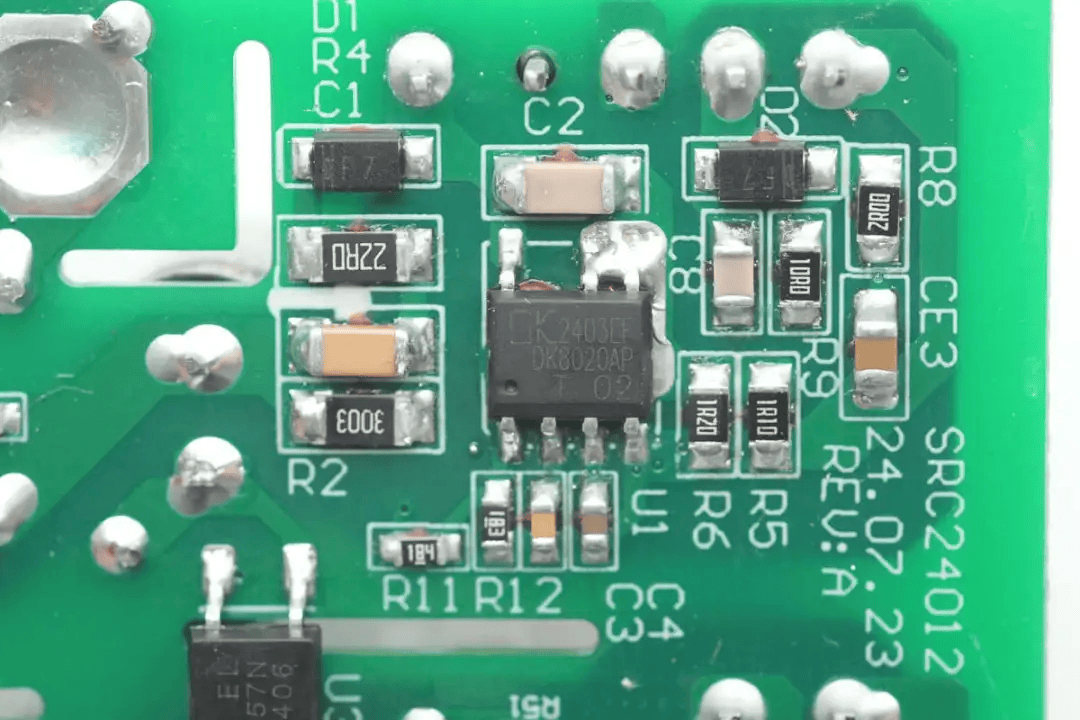

东科DK8020AP

电源主控芯片来自东科半导体，型号DK8020AP，这是一款高度集成了700V GaN HEMT的准谐振反激控制AC-DC功率开关芯片。DK80xxAP检测功率管漏极电压VD，当VD达到其最低值时开启功率管，从而减小开关损耗并改善电磁干扰（EMI）。

DK80xxAP极大的简化了反激式AC-DC转换器的设计和制造，尤其是需要高转化效率和高功率密度的产品。DK80xxAP具备完善的保护功能：输出过压保护（OVP），VCC 过欠压保护，过温保护（OTP），开环保护，输出过流保护（OCP）等。该系列采用ESOP-7封装。

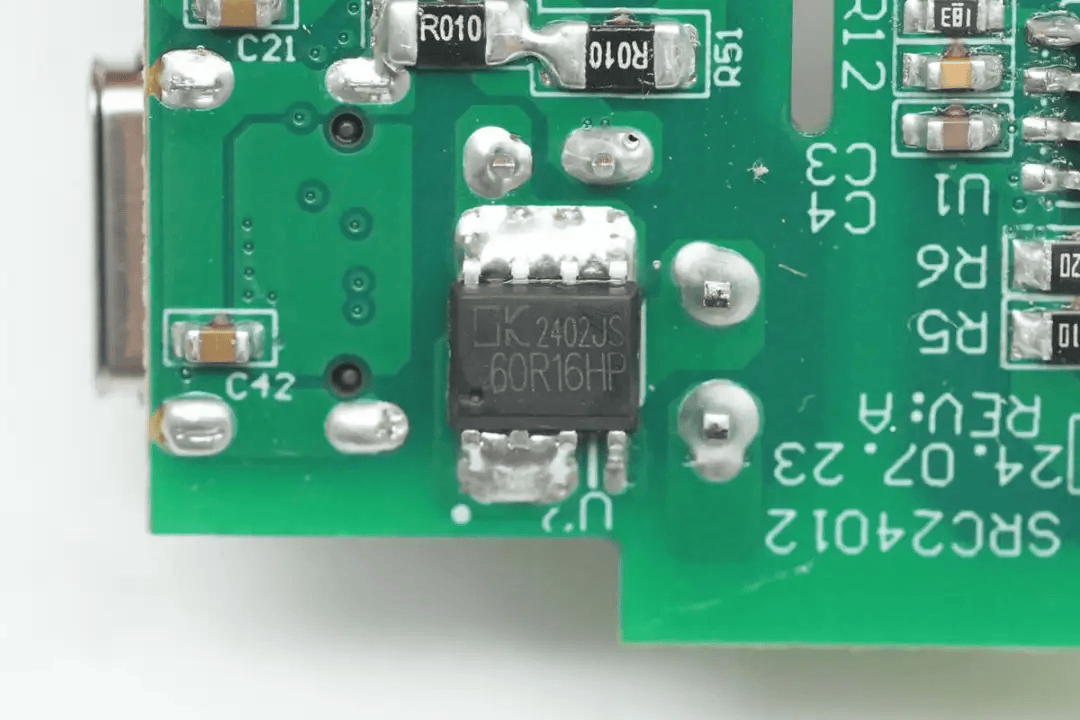

东科DK5V60R16HP

同步整流芯片同样来自东科半导体，型号DK5V60R16HP，这是一款简单高效率的同步整流芯片，内部集成了60V功率NMOS管，可以大幅降低二极管导通损耗，提高整机效率，取代或替换目前市场上等规的肖特基整流二极管，采用SOP-8。

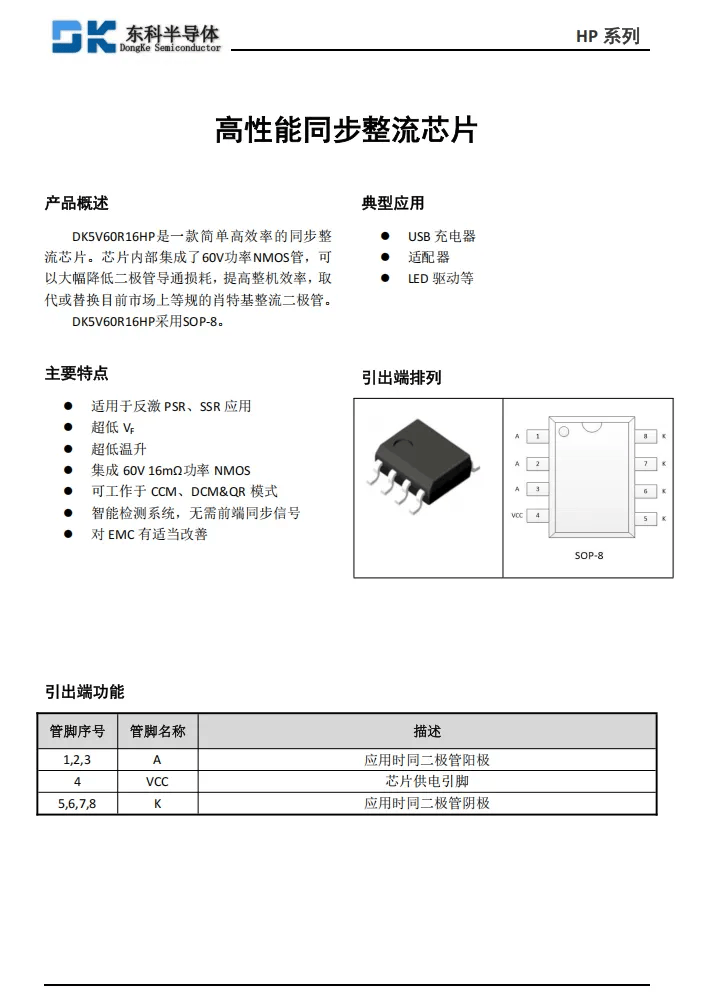

东科半导体DK5V60R16HP资料信息。

充电头网总结

这款国际电工20W 2C1A拉拉线快充86面板的核心价值，集中体现在电源架构全面采用东科合封氮化镓方案，该方案以集成700V GaN HEMT 的DK8020AP准谐振反激主控为核心，谷底导通有效降低开关损耗与EMI，配合集成60V功率NMOS的同步整流器DK5V60R16HP，替代传统方案有效压降导通损耗，在86面板有限的空间内实现更高效率、更低温升与更强的一致性。
