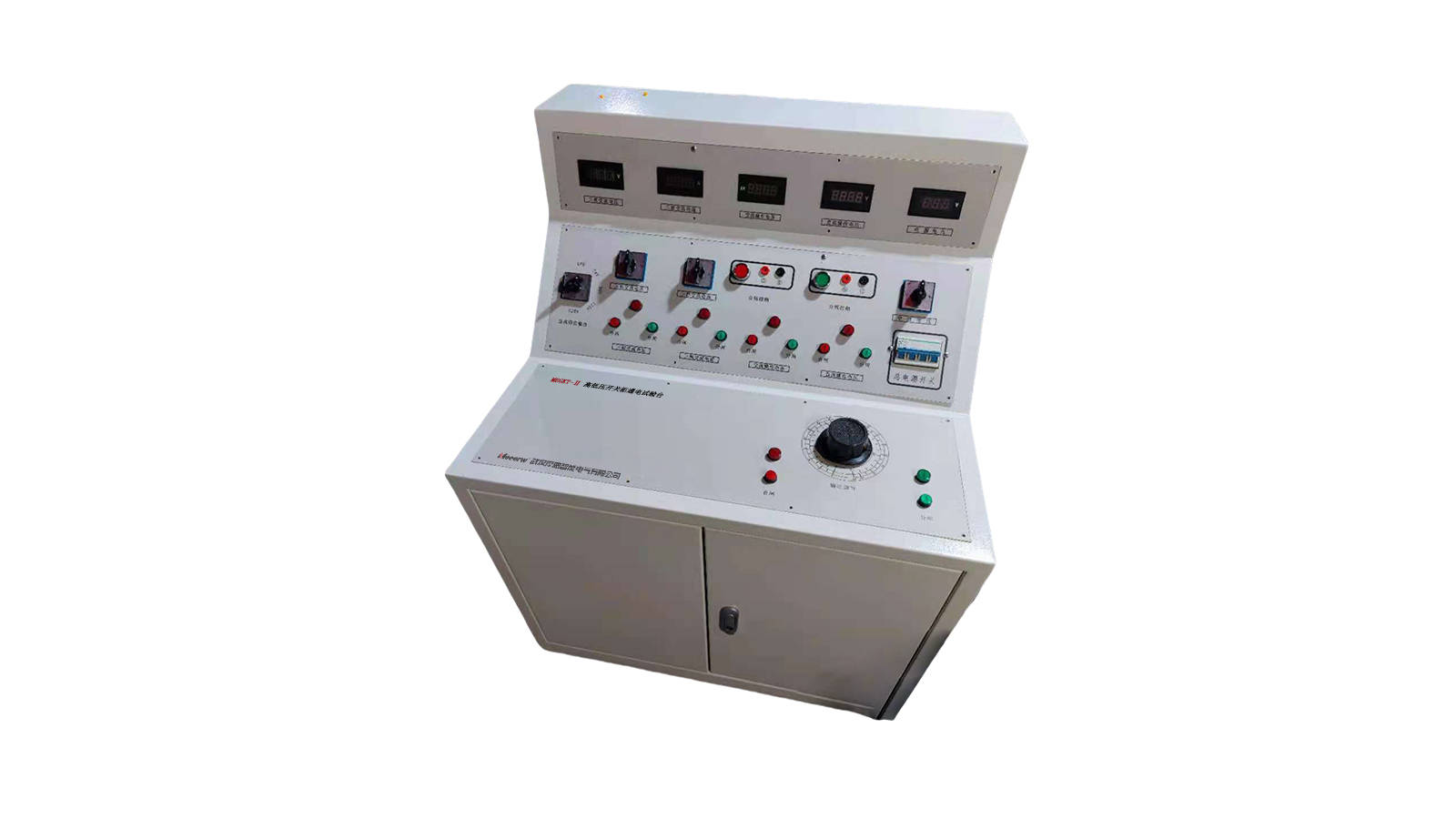

MEGKT-Ⅱ高低压开关柜通电试验台
MEGKT-Ⅱ高低压开关柜通电试验台使用说明:
接通三相四线AC380V。
将输出DC电压控制接至负载。
将输出调节旋扭逆时针旋转至零位。
检查并确认接线无误。
将电源开关闭合。
缓慢调节输出调节旋扭,将电压升起到达合适值。
试验完毕后,先将输出调节旋扭逆时针旋转至零位,再断开电源开关,待放电完毕后,才能开始解线。
MEGKT-Ⅱ高低压开关柜通电试验台技术参数:
总输入电源:三相四线AC 380V N
输出电压及电流:
三相AC380V输出(固定值) 一组
三相AC100V输出 (固定值) 一组
三相交流0—380V输出(可调)
(AC 0~380V, 220V时,电流小于10A) 一组
交流操作电压 (可调值) 一组
直流操作电压
固定值24V、36V、110V、220V;可调值DC0—260V 固定一组,可调一组
单相AC220V输出(固定值,插座形式) 二组
三相AC10A输出 一组
外形尺寸:长宽高820*740*1160mm
重量:150kg
