钢纤维特点

桥梁工程中使用的钢纤维是掺入混凝土 / 砂浆中提升其抗裂、抗冲击、抗折及韧性的短切钢制增强材料，是桥梁铺装层、防撞墙、支座垫石、箱梁腹板等部位的核心增强辅料，适配桥梁工程对结构抗疲劳、抗磨损、抗渗的高要求，以下是其核心特点、分类及工程适配性，均贴合桥梁施工实际应用场景：

一、核心物理与力学特点

高强度高模量：抗拉强度普遍≥380MPa，优质产品可达 1000MPa 以上，弹性模量与钢材接近，能有效分担混凝土承受的拉应力，解决桥梁混凝土抗拉强度低、脆性大的通病。

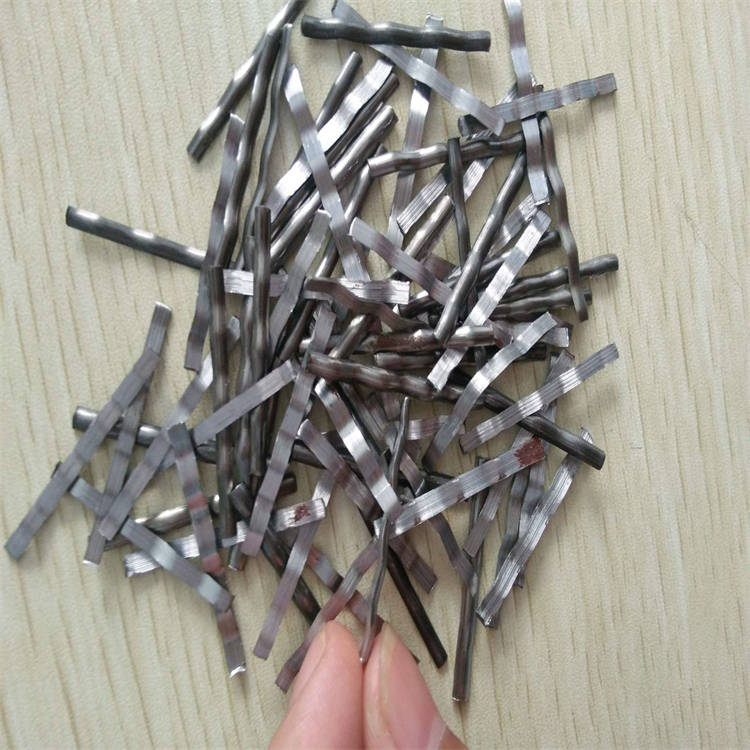

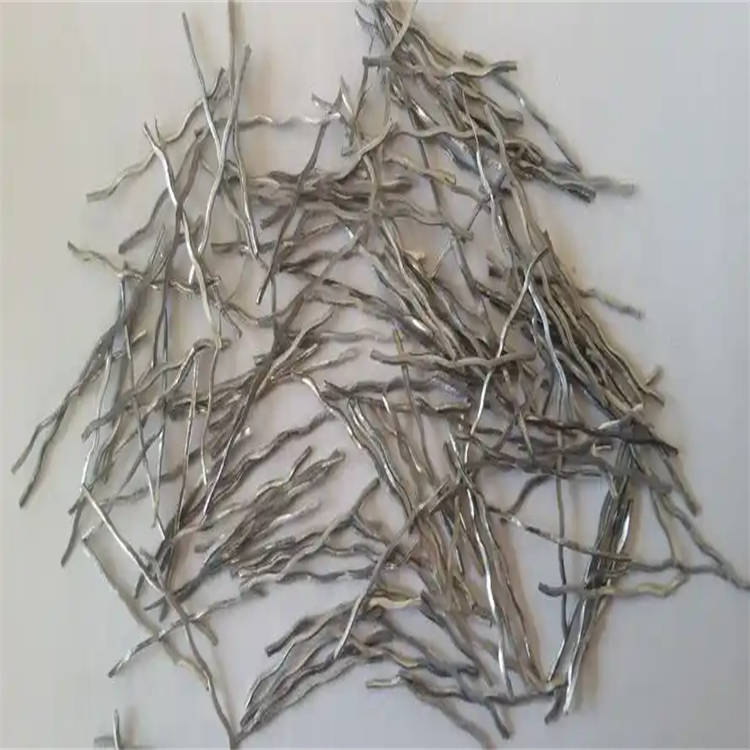

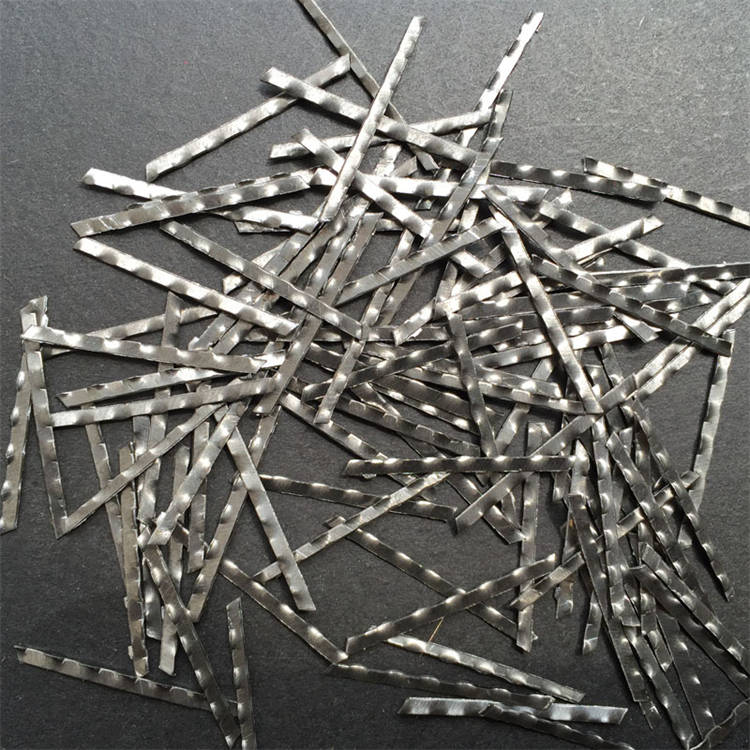

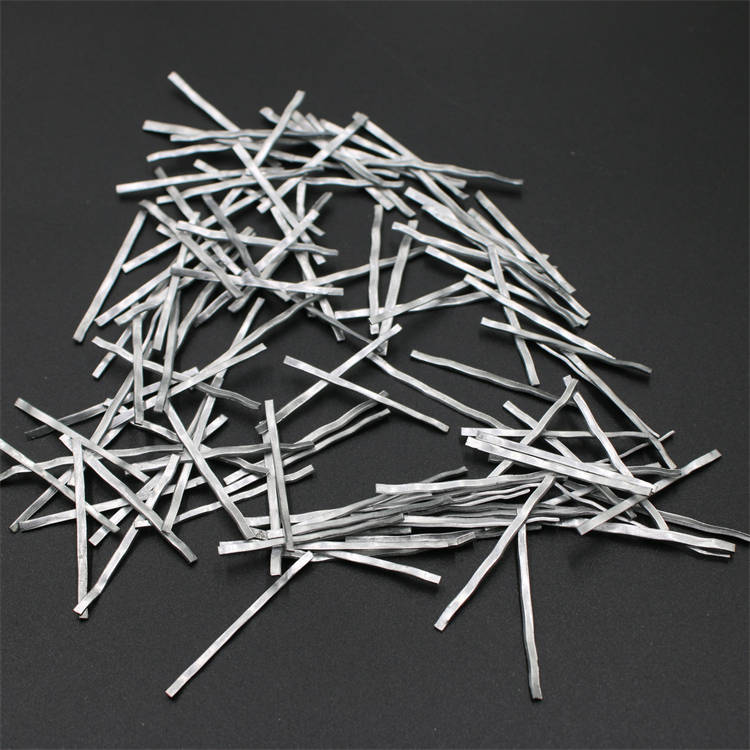

良好的界面粘结性：表面多采用压痕、弯钩、波纹、铣削等异形处理（桥梁工程优先用异形钢纤维），能与混凝土骨料、水泥石形成机械咬合，避免纤维滑移，保证应力有效传递，提升整体结构的协同受力能力。

抗裂抗渗性优异：均匀分散在混凝土中形成三维乱向支撑网络，可抑制混凝土早期干缩裂缝和后期荷载裂缝的产生与扩展，大幅降低桥梁铺装层、伸缩缝周边的渗水风险，避免钢筋锈蚀。

抗冲击抗磨损：纤维的韧性可吸收冲击能量，适合桥梁防撞墙、桥头搭板、收费站广场等易受撞击、磨损的部位；同时提升混凝土的抗疲劳性能，适配桥梁长期受车辆动荷载反复作用的工况。

密度与混凝土接近：密度约 7.8g/cm³，与混凝土拌合时不易上浮、离析，施工拌合和振捣易操作，能保证桥梁工程大面积浇筑时的均匀性（如桥面铺装层整体摊铺）。

二、工程应用专属特点

施工适配性强：长度一般为 20~60mm，直径 0.3~1.2mm（长径比 20~80，桥梁工程常用长径比 40~60），可直接掺入商品混凝土，无需改变原有混凝土浇筑、振捣工艺，适配桥梁现场快速施工需求。

耐久性好：优质钢纤维采用低碳钢、微合金钢制成，部分经镀锌、涂覆防锈层处理，在桥梁混凝土密实包裹下，抗腐蚀能力强，与桥梁主体结构使用寿命匹配，无老化、降解问题（区别于聚丙烯纤维等有机纤维）。

提升结构局部承载能力：在桥梁支座垫石、预应力锚下垫板等局部应力集中部位，掺入钢纤维可替代部分钢筋网，简化配筋工艺，减少钢筋绑扎工作量，同时避免钢筋网间距过大导致的局部开裂。

后期维护成本低：因抗裂、抗渗、抗磨损性能突出，能有效减少桥梁铺装层起皮、坑槽、裂缝等病害，降低后期养护修补的频率和成本，尤其适合重载交通桥梁。

三、相对短板（工程应用中需规避）

异形钢纤维成本高于普通混凝土，但远低于钢筋网片，属于 “低成本高收益” 的增强方式，大面积使用时需控制掺量（桥梁工程掺量一般为 30~80kg/m³），兼顾成本与性能。

长直钢纤维粘结性较差，桥梁工程严禁单独使用，必须选用异形纤维；若掺量过高（＞80kg/m³），易出现纤维结团，导致混凝土局部强度不足，需配合专用拌合设备。

对混凝土和易性有轻微影响，掺加后混凝土坍落度会略有降低，桥梁施工时可通过调整外加剂（减水剂）适配，保证摊铺、振捣效果。
