你的电子产品莫名失灵，可能只是因为这个小小光耦的故障，在工业控制的PLC模块、新能源汽车的BMS系统、电源设备的信号回路中，都藏着一枚不起眼却至关重要的"安全卫士"——光电耦合器（简称光耦）。光电耦合器通过"光信号传递+电气隔离"的独特原理，在高低压电路间筑起屏障，仅允许信号通行却阻断危险电流。

数据显示，光耦失效已占工业设备突发故障的15%，在高温振动环境下故障率更是高达20%。今天，我们将深入探讨光电耦合器故障的常见问题、成因及其解决方案。

一、光电耦合器：电路中的"隔离卫士"

光电耦合器是一种以光为媒介传输电信号的器件，实现了输入与输出之间的电气隔离。其基本结构由发光器（红外发光二极管）和受光器（光敏半导体管）组成，封装在同一管壳内。

当输入端施加电信号时发光器发出光线，受光器接收光线后产生光电流，从而实现"电-光-电"的转换。这使得光耦具有体积小、寿命长、无触点、抗干扰能力强等优点，在数字电路中获得广泛应用。

东莞市洲创实业有限公司自2010年成立以来，专注于光电耦合器领域，在光电耦合器的应用方面积累了丰富经验。

二、光电耦合器故障的常见表现

1. 信号传输中断

光电耦合器故障表现：输出无信号、间歇性导通或保持固定电平。

这是最常见的故障类型，占光耦失效总数的62%。当光耦内部的发光二极管烧毁或键合丝断裂时，电信号无法转换为光信号，或光信号无法被正确接收，导致信号传输完全中断。

洲创实业提供的高速光耦6N137等产品，针对信号传输稳定性进行了专门优化，采用贴片封装，尺寸为9.76 * 6.6 * 3.5mm，适用于控制器等要求较高的应用场景。

2. 电气隔离失效

光电耦合器故障表现：绝缘电阻降低，高压侧电压窜入低压端。

光电耦合器的核心价值在于其隔离特性，绝缘电阻一般高至10^10欧姆，耐压超过1kV。但当隔离失效时，高压可能窜入低压电路，引发触电风险或芯片烧毁。这通常是由于封装材料吸湿导致绝缘性能下降，或引脚间形成导电通路所致。

3. 参数漂移与性能退化

故障表现：信号传输质量下降，输出不稳定。

这是一种渐进式故障，包括电流传输比（CTR）衰减、暗电流增大、传输延迟变长等。例如，长期高温工作会导致LED量子效率下降，每年CTR衰减率可达5%。这种情况下，光耦虽未完全失效，但已无法保证信号传输的准确性。

三、光电耦合器故障的深层原因

1. 制造工艺缺陷

研究表明，光耦失效大部分集中在早期故障期，主要表现为金线绑定异常、内部残留金属异物、漏打胶、晶片污染等。

这些微观缺陷在产品投入使用后短期内就会导致异常。例如，键合丝工艺参数偏差会导致初始结合力不足，长期使用后引发金属疲劳断裂。

2. 环境应力影响

工作环境温度对光耦性能有显著影响。当环境温度升高时，光耦的电流传输比（CTR）会明显下降，导致输出低电平信号上升，可能使CPU无法正确识别信号。

高温高湿环境还会加速封装材料老化，降低绝缘性能。

3. 设计应用不当

许多光耦故障源于设计阶段的选择不当或使用错误。例如：

• 未为光耦配备合适的限流电阻，导致LED驱动电流超标
• 在开关电源中使用非线性光耦（如4N25系列），而实际应使用线性光耦（如PC817系列）
• 输入输出端共用一个电源，使光耦的隔离作用失去意义

四、光电耦合器故障的检测方法

1. 常规检测方法

万用表检测法：使用指针式万用表的R×100或R×1k电阻挡，可检测光耦输入端和输出端的电阻特性。值得注意的是，某些潜在故障需使用R×10k挡才能检测出来，因为该挡位更敏感，能反映光敏器件的微弱变化。

光电效应判断法：通过外部电池给光耦输入端施加电压，观察输出端万用表指针偏转情况，可判断光耦的光电转换能力。

2. 专业检测手段

对于更精确的检测，可采用：

• 静态电流检查：测量光电耦合器的静态工作电流
• 响应时间检查：评估光耦的信号传输速度
• 温度特性测试：验证光耦在不同温度环境下的工作稳定性

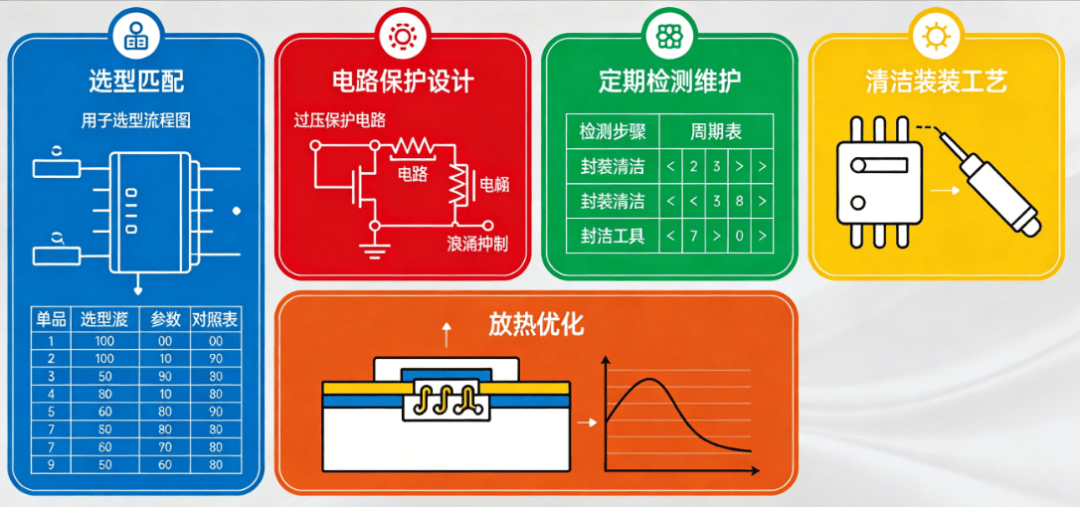

五、预防与解决方案

1. 精准选型

根据应用场景选择合适的光耦类型至关重要。高可靠性场景（汽车/医疗）应选用AEC-Q102认证光电耦合器产品；高频场景需选择传输延迟<1μs的高速光耦；腐蚀环境则应优先考虑气密封装。

洲创实业作为一家拥有15年专业经验的光电耦合器厂家，建立了全流程质控体系，采用进口自动化设备保障生产精度，其产品在-40℃至100℃的宽温环境下仍能保持性能一致性。

2. 合理设计

• 输入侧：串联100Ω~1kΩ限流电阻，并联TVS管抵御浪涌
• 输出侧：采用图腾柱驱动提升带载能力，基极下拉电阻防止误触发
• 布局：光耦与功率器件间距≥5mm，预留散热通道

3. 定期维护

建立定期检测制度，每6个月测试CTR与绝缘电阻，当CTR衰减超过30%时应立即更换。在工业环境中，建议加装温湿度传感器，超过85℃/85%RH时启动散热除湿。

洲创实业提供的可控硅达林顿光电耦合器等产品，采用优质芯片与精密封装工艺，确保"电-光-电"转换高效稳定，并通过高低温测试、耐压测试等严苛检验，合格率远超行业标准。

光电耦合器作为电路中的"安全卫士"，其可靠性直接影响整个系统的稳定运行。通过理解故障模式、深层原因及预防措施，我们可以有效降低光耦失效率，提升系统韧性。

在电子设备向高可靠性迈进的今天，对光耦失效机理的深入研究与精准预防，已成为保障设备稳定运行的关键环节。 只有将理论与实践深度融合，才能让这枚小小的光电耦合器真正筑牢电路防护的第一道防线。洲创实业等专业厂商的持续创新和技术积累，为光电耦合器的可靠应用提供了坚实基础。
