5454铝合金详细介绍
一、核心特性
抗拉强度≥215MPa(H32状态可达280MPa),屈服强度≥85MPa,延伸率≥10%,强度比5052铝合金提升约20%。
密度仅2.68g/cm³,比钢轻约1/3,显著降低结构重量,提升燃油效率。
对海水、氯化物、酸雨、工业废水等腐蚀介质具有良好抗性,尤其在海洋环境和高温场景下表现优于5154合金。
表面不易生成氧化层,减少维护成本,适用于长期暴露环境。
焊接性:支持MIG焊、TIG焊、电阻焊等常规方法,焊缝强度高,气孔率低,适合制造复杂结构。
加工性:冷加工(冲压、弯曲)和热加工(挤压、轧制)均易实现,O态(退火态)下塑性优异,适合深冲加工。
在-196℃低温环境下仍保持良好韧性,适用于液化天然气(LNG)储罐、低温管道等场景。
二、化学成分与强化机制
主要成分:
镁(Mg):2.4-3.0%(核心强化元素,提升强度和耐蚀性)。
锰(Mn):0.5-1.0%(细化晶粒,改善加工性能)。
铬(Cr):0.05-0.20%(增强抗应力腐蚀能力)。
铁(Fe)、硅(Si)、铜(Cu)等杂质元素含量极低(≤0.4%),减少腐蚀敏感点。
强化机制:
通过固溶强化(镁溶解于铝基体)和细晶强化(锰、铬形成弥散质点)提升综合性能。
不可热处理强化,但可通过冷加工(如轧制、拉伸)进一步提高强度。
三、生产工艺与质量控制
严格控制镁含量波动范围,减少成分偏析。
采用半连续铸造法生产铸锭,确保组织均匀性。

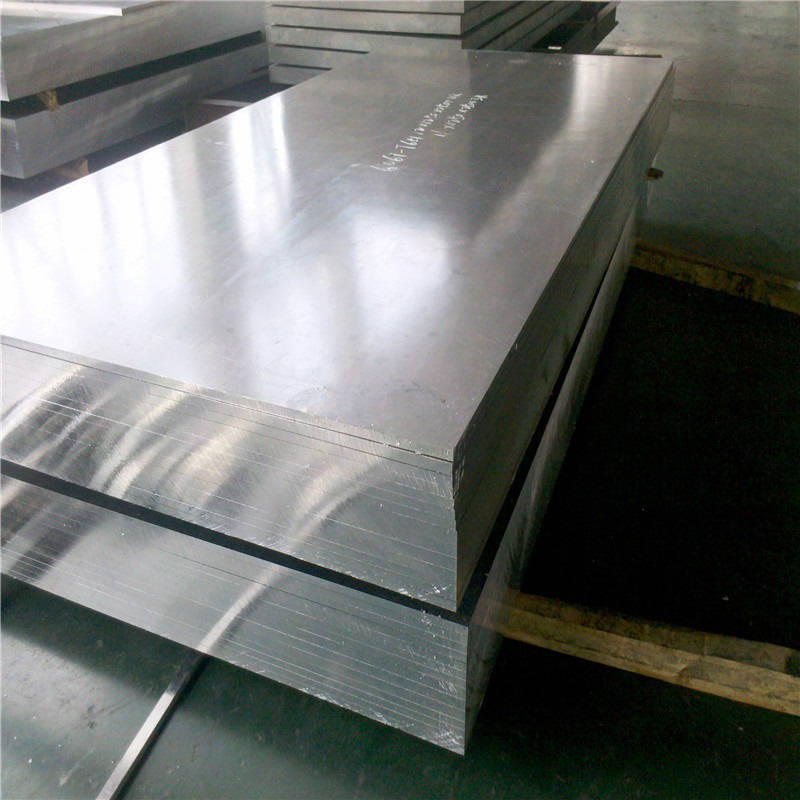

热轧:加热至450-500℃,通过多道次轧制获得板材或带材,厚度精度达0.2-4.5mm。
冷轧:在常温下进一步减薄,提高表面光洁度和尺寸精度。

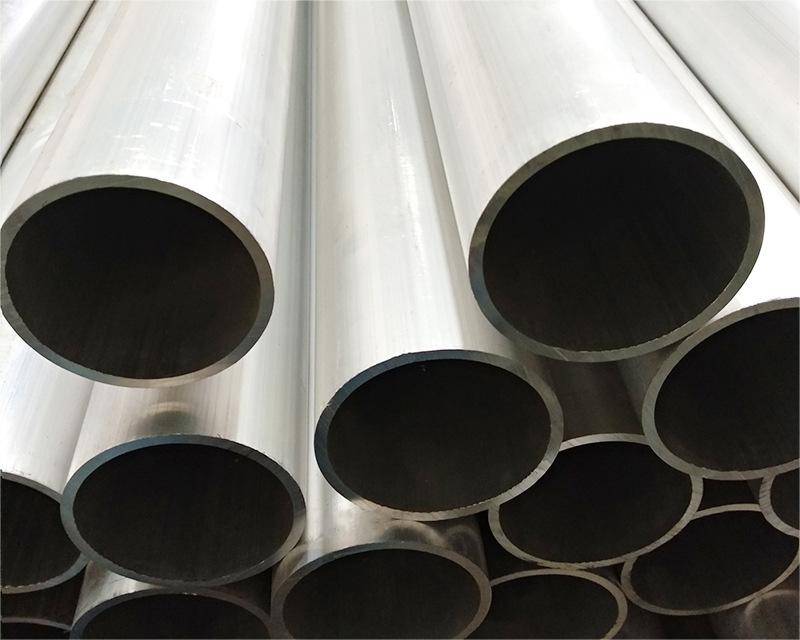

挤压:制造管材、型材(如船舶龙骨、化工管道),挤压比控制在10-30以获得均匀组织。
退火处理:消除加工硬化,改善塑性(退火温度250-300℃,保温1-2小时后空冷)。
阳极氧化:提升耐磨性和耐蚀性,适用于户外装饰部件。
通过光谱分析、金相检验、力学性能测试(抗拉强度、屈服强度、延伸率)确保产品符合标准(如GB/T 4437.1-2000)。





1065弹簧钢交货规格:
铭东金属1065冷轧钢带交货规格:T0.1~2.0mm;
铭东金属1065冷轧钢板交货规格:T1.0~4.0mm;
铭东金属1065热轧钢板交货规格:T2.0~250mm;
铭东金属1065冷拉圆棒交货规格:Φ4.0~Φ16mm;
铭东金属1065热轧圆棒交货规格:Φ14~Φ350mm;
铭东金属1065油淬钢线交货规格:Φ1.0~Φ15mm。
上一篇:玻璃陨石简介
