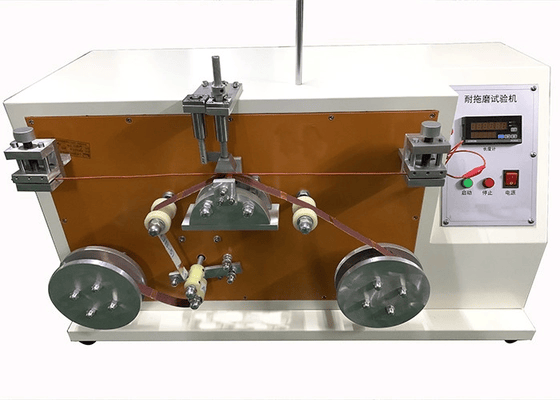

电线电缆耐磨试验机（汽车电线砂带拖磨试验机）_装修百科

创始人

2025-11-28 10:10:59

0次

产品介绍：

本仪器按照GB5013-2008和JB/T4278-93及其电器附件的有关标准开发设计而成，主要用于额定电压450/750V(线径26mm)及以下橡皮电缆和编织软线进行耐磨试验。

技术参数

1、电源电压：220V AC 50Hz

2、电机功率：120W

3、试验行程：100mm

4、试验速度：单程40次/min可调

5、计数器：采用霍尔计数，可预置单程20000次。即双程10000次。

6、工位数：3个

7、砝码：500g、1000g、1500g±5g 各3个

8、固定槽底直径：∮40±0.3mm

操作规程

1、首先将仪器安放在固定地方，用仪器下边的4个支腿调整好水平。

2、将仪器上10A的电源插头，插在有220V电源的插座上。

3、这时操作面板上，计数表和停止按钮显示红色信号表示电源按通。

4、启动绿色按钮，变频器上显示数字或0.0

5、将变频器上的长形按钮的右边(表注一)按下,仪器开始上下反复运转，计数表开始计数。

6、用秒表计时，检查是否符合试验速度。如大于或小于要求，请旋转变频器上的旋钮，（顺时针为大，逆时针为小）直到符合要求为止，（单程40次/分）。

7、试验速度调好后，将变频器上的长形按钮左边(表注二)按下，仪器停止运转。并将计数表上显示的数字清零。

8、将计数表的数字按试验要求设置好。

试验方法

1．按照标准有关规定将2m长的试样在固定轮的槽底绕两圈，拉紧并固定好，防止电缆与固定轮之间有任何相对移动。

2．将一个长1m的试样放在固定两圈试样的槽中，然后在试样的一端悬挂重锤，另一端固定在挂钩上。

3．在试验过程中，要定期给牵引砝码和软线的导杆加注润滑油，减少磨擦阻力。

4．试验完毕，关闭电源，取下试样进行绝缘线芯电压试验。

电线电缆耐磨试验机
