目前较常见的中央空调形式有：
风冷（水冷）热泵机组+空调末端形式；
水冷制冷机组+冷却塔+热水锅炉+空调末端形式；
溴化锂机组+冷却塔+热源+空调末端形式；
水源热泵机组+空调末端形式；
风冷管道式空调系统形式；
多联机空调系统形式；
1. 风冷（水冷）热泵机组 + 空调末端形式
机组形式：

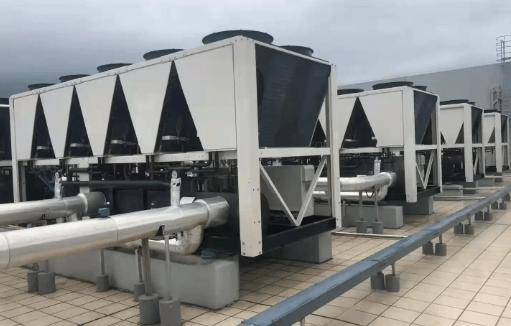

风冷热泵：以空气为冷热源，通过风冷冷凝器散热，无需冷却塔。冬季制热时从室外空气中吸热，夏季制冷时向室外排热。
水冷热泵：以水为冷热源，需配置冷却塔散热，制热时从水源（如地下水、地表水）吸热。
共同点：均通过四通换向阀实现制冷/制热切换，集成压缩机、膨胀阀、换热器等核心部件。
水温范围：
制冷时：冷冻水进水12℃→出水7℃。
制热时：热水进水40℃→出水45℃。
部分热回收机型可制取60℃生活热水。
2. 水冷制冷机组 + 冷却塔 + 热水锅炉 + 空调末端形式
机组形式：

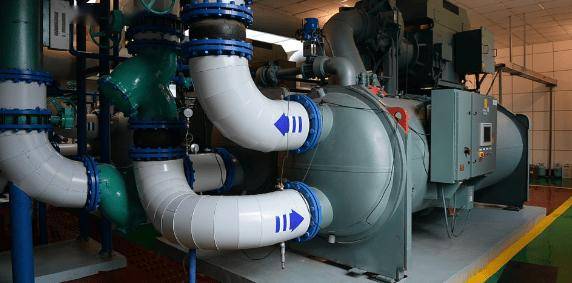

水冷制冷机组：以水为载冷剂，通过蒸发器制冷，冷凝器侧需冷却塔散热。
热水锅炉：冬季提供热源（如燃气锅炉、电锅炉），通过板式换热器制备热水。
系统特点：制冷与制热分离，需两套独立系统切换运行。
水温范围：
制冷时：冷冻水进水12℃→出水7℃，冷却水进水32℃→出水37℃（冷却塔侧）。
制热时：热水进水60℃→出水50℃（锅炉侧）。
3. 溴化锂机组 + 冷却塔 + 热源 + 空调末端形式
机组形式：
溴化锂吸收式机组：以溴化锂溶液为吸收剂、水为制冷剂，通过热能驱动制冷循环。
热源类型：蒸汽（工业蒸汽、锅炉蒸汽）、热水（工业余热、太阳能）、直燃型（天然气、柴油）。
系统特点：一机三用（制冷、制热、生活热水），但需外部热源支持。
水温范围：
制冷时：冷冻水进水12℃→出水7℃。
制热时：热水进水60℃→出水50℃。
直燃型机组可制取更高温度热水（如85℃）。
4. 水源热泵机组 + 空调末端形式
机组形式：
水源热泵：以地下水、地表水或土壤为冷热源，通过热泵技术实现热量转移。
系统组成：热泵机组、地热能交换系统（如地埋管、水井）、建筑物内系统。
技术特点：高效节能，制热能效比（COP）可达4.0以上，制冷COP达5.0以上。
水温范围：
制冷时：冷冻水进水12℃→出水7℃，水源侧进出水温差11℃（夏季）。
制热时：热水进水40℃→出水45℃，水源侧进出水温差8℃（冬季）。
高温机型可制取60℃以上热水。
5. 风冷管道式空调系统形式
机组形式：
风冷管道机：一体式设计，集成压缩机、冷凝器、蒸发器，通过风管输送冷风。
系统特点：安装简便，无需空调末端（如风机盘管），但需较大风道空间。
