非固化橡胶沥青防水涂料是以橡胶、沥青为主要成分，加入助剂混合制成，在使用年限内保持粘性膏状、不成膜的蠕变型防水材料，执行JC/T 2428-2017标准，常与防水卷材复合用于建筑防水工程。以下从核心信息展开详细说明：

核心定义与成分

本质属性：蠕变型膏状防水材料，非挥发性、非反应型，使用中始终保持粘性，不固化成膜，靠蠕变与粘结实现防水密封。

基础成分：优质石油沥青、橡胶（或橡胶粉）、软化油，搭配高温助剂、填料、增韧剂、稳定剂等特种添加剂，经科学配比与工艺混合而成。

关键指标：固含量≥98%，闪点≥180℃，低温柔性-20℃无断裂，耐热性≥65℃，与干/湿基面粘结多为100%内聚破坏。

核心特性

1. 永久粘性与强粘结：长期保持粘性，与混凝土、钢板、木材等基面“皮肤式”满粘，难以剥离，形成整体无缝防水层。

2. 蠕变与形变适应：能吸收基层应力、随基层变形而形变，避免防水层因开裂或疲劳提前老化。

3. 自愈合与防窜水：微小破损可自行修复，阻止水在防水层与基层间窜流，大幅提升防水可靠性。

4. 宽温域与耐老化：可耐60-70℃高温，-20℃低温下仍柔韧，耐酸碱盐腐蚀与热老化性能优异。

5. 环保无溶剂：固含量98%以上，无挥发性有机物，无毒无味，施工与使用更安全环保。

适用场景与施工要点

1. 典型应用：

地下工程：地下室底板、侧墙、顶板，变形缝、后浇带等特殊部位。

屋面工程：屋面、种植屋面、坡屋面等。

其他：隧道、水池、管廊等，尤其适合基层起伏大、应力集中或易形变部位。

2. 施工方式：

一、施工前准备

1. 材料与工具准备

主材：非固化橡胶沥青防水涂料（提前抽检固含量、低温柔性等指标）、配套SBS/APP改性沥青防水卷材（若复合施工）；

加热工具：非固化专用熔胶机（带温控）、热熔拖桶、沥青保温喷涂机（大面积施工）；

施涂工具：刮板（齿形/平形）、抹子、滚刷（节点用）；

辅助工具：测温仪（监测涂料温度）、美工刀、压辊、火焰喷枪（卷材收边）、扫帚、吹风机。

2. 基层处理（防水关键前提，达标标准：坚实、平整、干净、无积水，基层含水率≤9%）

1. 混凝土/水泥砂浆基层：剔除浮浆、空鼓、尖刺，裂缝≥0.5mm时用密封膏嵌填，小裂缝/麻面用水泥砂浆修补平整；

2. 清理杂质：用扫帚扫净灰尘、砂石，局部油污用丙酮/二甲苯清理，基层明水用吹风机吹干；

3. 阴阳角处理：做成R≥50mm的圆弧（屋面）或直角抹成八字角（地下室），铺设玻纤网布增强，避免应力集中导致防水层破损；

4. 管根、后浇带等节点：提前预埋止水环，基层打磨平整并做密封预处理。

3. 施工环境要求

温度：5℃~35℃ 施工，低于5℃需采取保温措施，高于35℃避免正午施工；

天气：禁止雨天、雪天、大风（风力≥5级）施工，雨后需待基层完全干燥；

现场：设置防火隔离带，配备干粉灭火器，禁止明火靠近熔胶设备，施工人员穿戴耐高温防护用具（手套、护目镜、防滑鞋）。

二、核心施工工艺（分机械喷涂法（大面积）、人工刮涂法（小面积/节点），均为热施工）

工艺1：机械喷涂法（推荐屋面、地下室底板等大面积施工，效率高、厚度均匀）

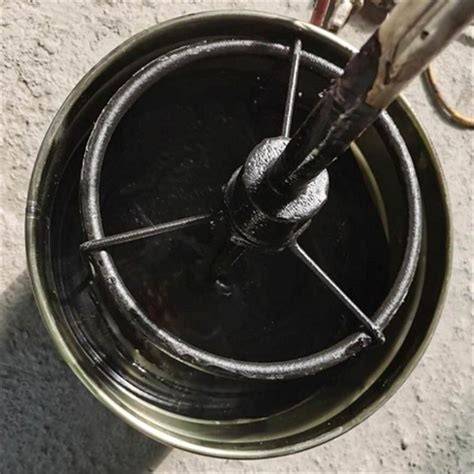

1. 涂料熔熔：将非固化涂料放入专用熔胶机，加热至150℃~160℃，恒温搅拌30~60min至膏状无颗粒（严禁温度≥180℃，避免涂料老化碳化），用测温仪实时监测，熔好的涂料转入保温喷涂机（保温140℃~150℃）；

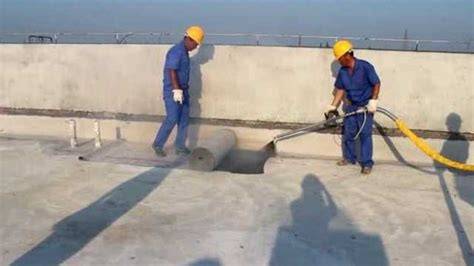

2. 喷涂施涂：喷涂机喷头距基层30~50cm，匀速移动（速度0.5~1m/s），单次喷涂厚度0.8~1.0mm，若设计厚度1.5~2.0mm，分2次喷涂（第一次干固后再喷第二次，避免流挂）；

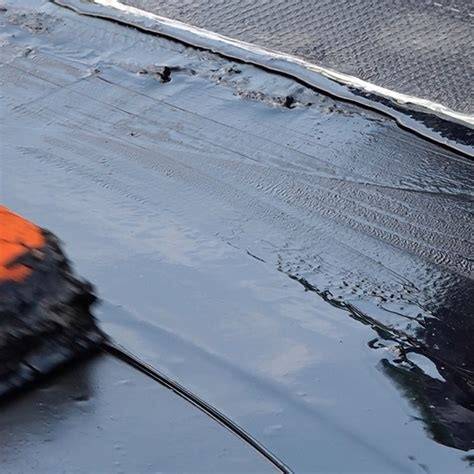

3. 卷材复合（涂卷复合工艺）：第一遍喷涂后涂料未冷却前（表面仍有粘性，温度≥80℃），立即铺贴防水卷材，卷材顺流水方向铺贴，搭接宽度：长边≥80mm，短边≥100mm；

4. 辊压贴合：用橡胶压辊从卷材中间向两侧匀速辊压，排出卷材下空气，确保涂料与卷材100%满粘，无空鼓、翘边；

5. 收边处理：卷材边缘用火焰喷枪微熔，压边密封，搭接缝处可额外刮涂一层非固化涂料增强密封。

工艺2：人工刮涂法（适用于地下室侧墙、节点、阴阳角、小面积修补）

1. 涂料熔熔：小批量涂料用热熔拖桶加热至150℃~160℃，搅拌至无硬块，随熔随用（避免反复加热）；

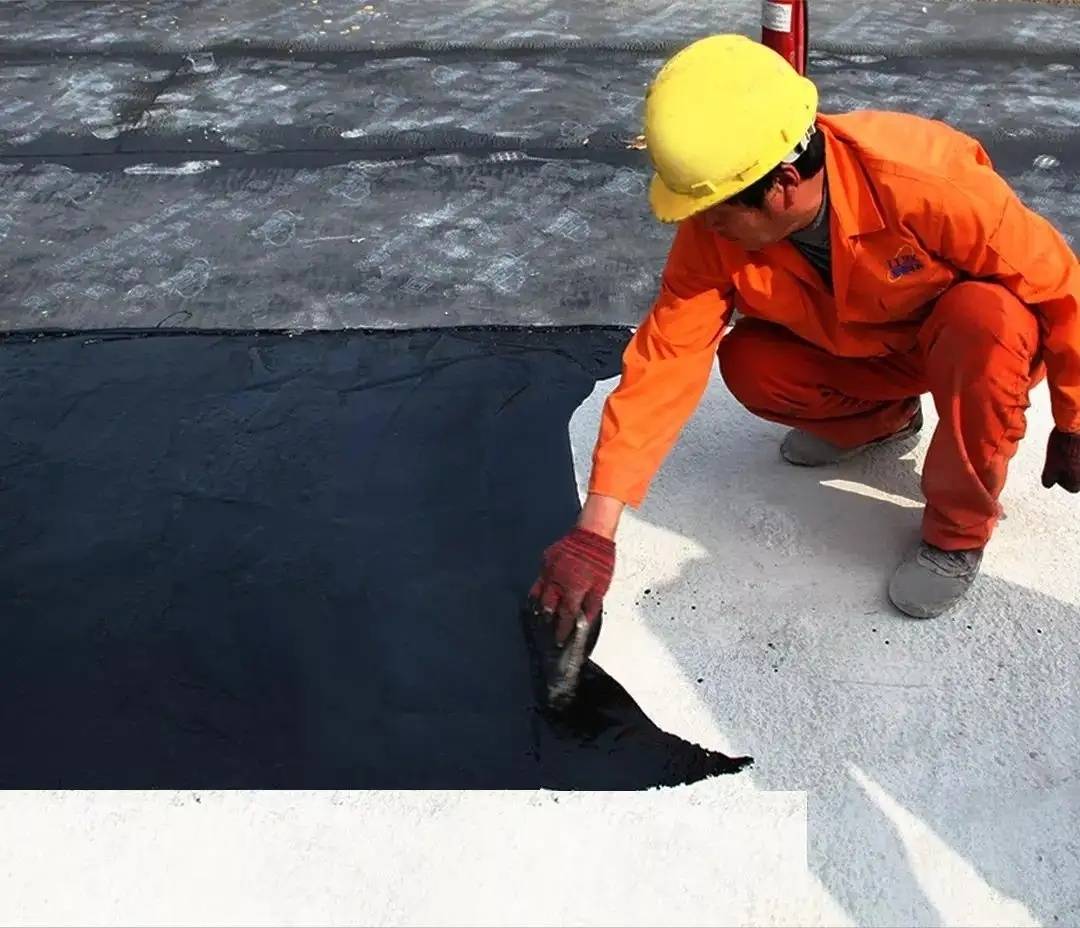

2. 人工刮涂：用齿形刮板将熔熔的涂料均匀刮涂在基层，根据设计厚度控制刮板齿深，刮涂方向一致，阴阳角、管根用滚刷/抹子补涂，确保无漏涂、露底；

3. 卷材复合：同喷涂法，涂料未冷却时铺贴卷材，用压辊压实，节点处可增加一层卷材附加层（宽度≥500mm）；

4. 厚度检测：用针式测厚仪实时检测，单点厚度偏差不超过设计值的±10%，平均厚度不低于设计值。

三、特殊节点强化施工（漏水高发区，需单独做附加层）

所有节点（管根、变形缝、后浇带、阴阳角、女儿墙、落水口）均遵循“附加层先行，主防水层覆盖”原则，步骤如下：

1. 基层处理达标后，刮涂非固化涂料（厚度0.5mm），立即铺贴卷材附加层（玻纤胎/聚酯胎卷材，宽度≥500mm，阴阳角两侧各≥250mm）；

2. 附加层压实后，在其表面继续刮涂/喷涂非固化涂料，与主防水层厚度衔接，再铺贴主卷材，确保节点处涂料无断点、卷材无褶皱；

3. 落水口周边：涂料向落水口内延伸≥50mm，卷材贴至落水口杯口，用密封膏封严杯口与卷材接缝；

4. 变形缝：嵌入泡沫填缝条，外侧刮涂非固化涂料并铺贴卷材，卷材做伸缩褶皱处理，适应基层变形。

四、单涂施工工艺（仅适用于局部密封、卷材搭接缝补涂，禁止单独做主体防水层）

将熔熔后的非固化涂料直接刮涂/滚涂在需密封部位，厚度0.3~0.5mm，确保涂层连续、无漏涂，自然冷却后形成粘性密封层，可与其他防水材料搭接使用。

五、施工后质量检测

1. 外观检测：涂层平整、无漏涂、露底、流挂，卷材铺贴顺直、无空鼓、翘边、搭接不足；

2. 厚度检测：用针式测厚仪，每100㎡取3个检测点，平均厚度≥设计值，单点最低厚度≥设计值的80%；

3. 粘结性检测：用手撕拉卷材/涂层，需为基层内聚破坏或涂料自身断裂，而非涂层与基层/卷材剥离（粘结强度≥0.3MPa）；

4. 闭水试验：防水层施工完成并冷却24h后进行，屋面/露台蓄水高度≥20mm，地下室迎水面蓄水高度≥300mm，蓄水24~48h无渗漏、无积水为合格；

5. 细部检测：重点检查节点密封处，用手按压无脱粘、无渗水。

六、成品保护（施工后72h为关键保护期，避免防水层破损）

1. 防水层未完全冷却前，禁止人员踩踏、堆放物料，禁止在防水层上直接动火、切割；

2. 后续工序（如保温层、面层施工）施工时，在防水层上铺设保护层（水泥砂浆、挤塑板、无纺布等），严禁尖锐硬物直接接触防水层；

3. 施工完成后，及时做好防水层成品标识，避免后续施工破坏，若发现破损，立即用熔熔的非固化涂料补涂，粘贴卷材补丁（补丁周边超出破损处≥100mm）。
