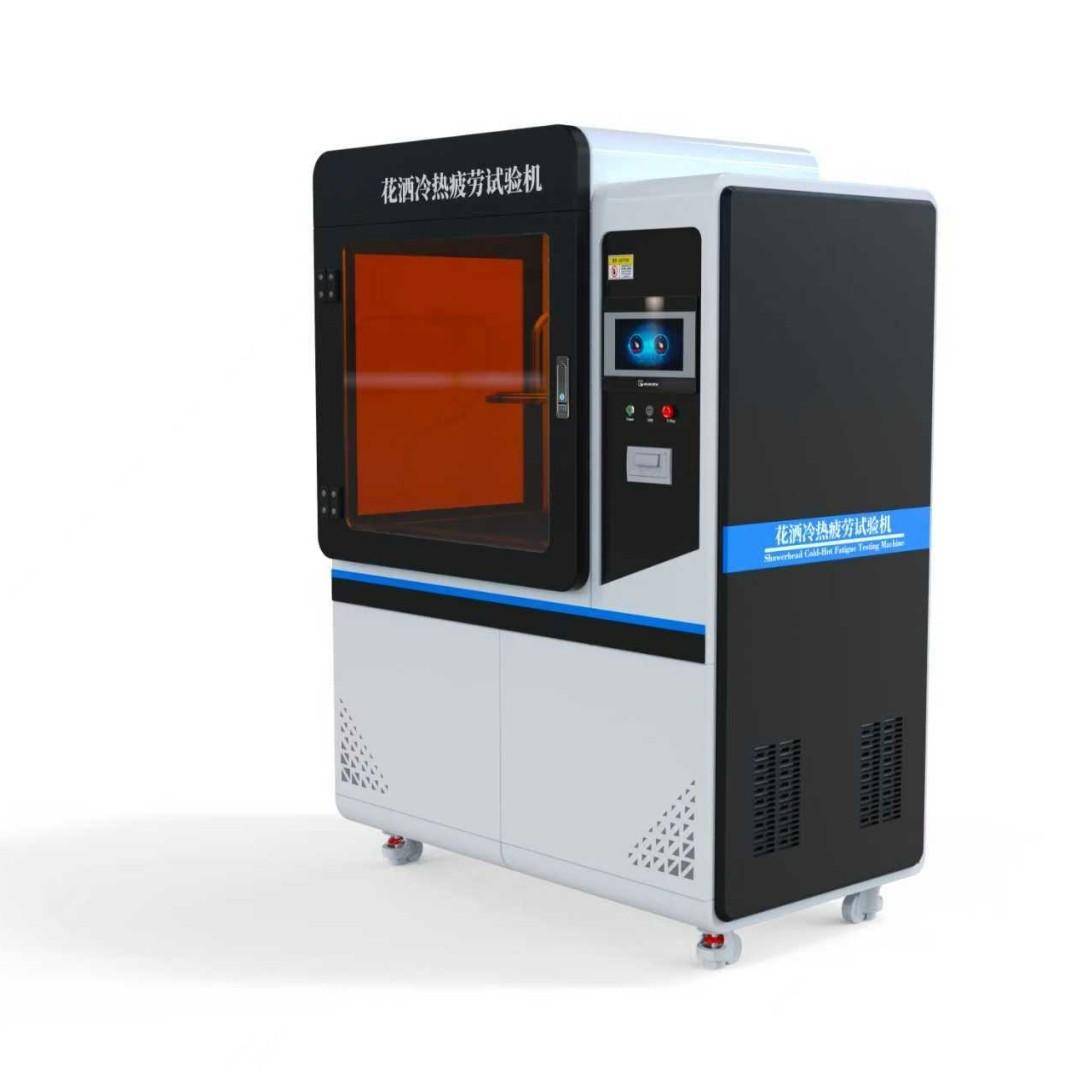

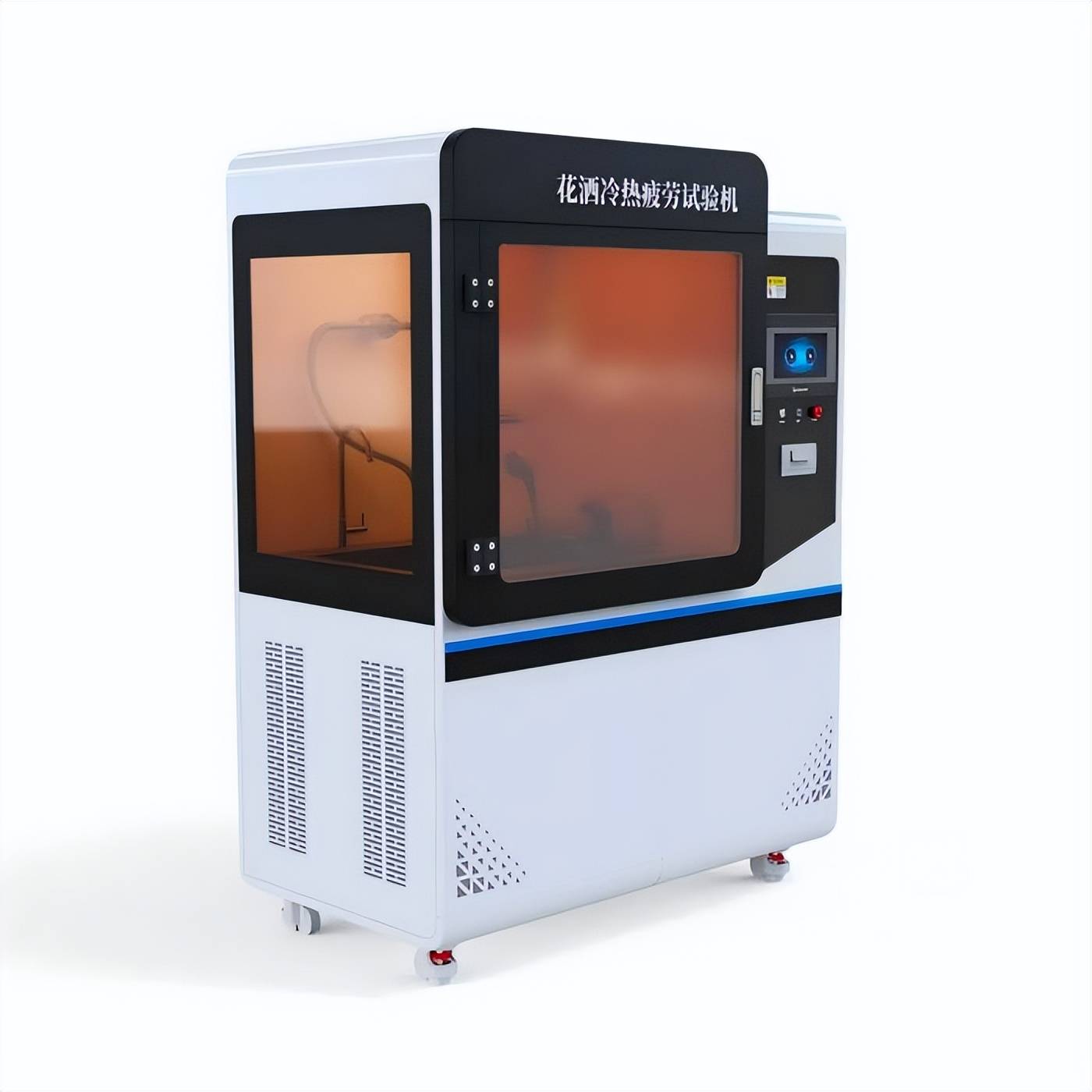

花洒冷热疲劳试验机是专为检测花洒耐冷热交替冲击性能设计的设备，通过模拟实际使用场景中的冷热水快速切换环境，评估花洒在温度变化和压力波动下的抗疲劳能力，预防裂纹、变形、漏水等失效问题，保障产品寿命与用户安全。以下是对该设备的详细介绍：

一、工作原理

1. 温控系统：采用双水箱设计（热水箱与冷水箱），通过电磁阀快速切换水流路径，实现温度骤变。例如，热水温度可设定为75℃，冷水温度可设定为15℃，以模拟实际使用中的冷热水交替环境，温差可达70℃甚至更高。
2. 压力调节：集成增压泵与减压阀，模拟不同水压条件（如0.1-1.0MPa或更高），检测阀芯在压力波动下的密封稳定性。
3. 数据采集：嵌入高精度温度传感器（精度±0.5℃或更高）与流量计（分辨率0.1L/min或更高），实时监测水温、流量及循环次数，记录阀芯动作响应时间与密封件泄漏量。

二、核心功能

1. 极端温度循环测试：
2. 瞬时冷热冲击测试：模拟花洒从高温热水快速切换至低温冷水的极端环境，检测阀芯、密封件等部件的抗热震性能。
3. 长期循环耐久测试：通过数千次冷热交替（如每10秒切换一次温度），评估材料疲劳累积效应，预测产品在实际使用中的失效周期。
4. 性能验证：
5. 材料耐受性测试：记录铜合金、ABS工程塑料等主体材料在循环测试中的膨胀系数变化，通过激光测微仪监测0.01mm级尺寸偏差。
6. 密封性能验证：在0.6MPa水压条件下进行测试，使用高精度流量计检测每分钟渗漏量不超过3滴为合格。
7. 功能完整性评估：包含出水模式切换机构在测试后的操作扭矩变化，要求旋钮力度增加值不超过初始值的20%。
8. 智能监测与预警：通过PLC智能控制系统，实时监控温度、压力、循环次数等参数，支持试验数据导出与报告生成。第七代智能试验系统已集成AI视觉识别技术，可自动捕捉表面微裂纹，提升检测效率。

三、技术参数

1. 温度范围：热水温度范围室温~85℃（精度±2℃），冷水温度范围15℃~30℃（精度±2℃）。
2. 压力范围：0.1~1.3MPa或更高，可调。
3. 温度切换时间：可精确控制在2秒内，确保每个测试周期（通常30秒）的温度曲线符合国际标准（如ISO 3822-4）。
4. 循环次数：可任意设定（1~100,000次），满足长期耐久性测试需求。
5. 时间范围设定：10s~999,999s，精度0.01s；时间控制偏差±2s。

四、应用场景

1. 研发阶段：验证新材料（如陶瓷阀芯、硅胶密封圈）的抗热震性能，优化结构设计。
2. 生产阶段：抽检批量产品，预防因工艺缺陷（如密封件安装偏差）导致的冷热疲劳失效。
3. 售后改进：通过分析失效数据，针对性加强关键部件（如阀芯弹簧、外壳连接处）。

五、操作流程

1. 样品准备：检查花洒样品外观，确保无破损、变形等缺陷，将样品安装在样品固定架上，紧固密封，确保连接处无漏水。
2. 参数设定：通过触摸屏或计算机设定试验压力、冷水温度、热水温度、交替周期、试验次数等参数。
3. 水路检查：检查冷水箱和热水箱水位是否充足，打开排水阀排出管路内空气，关闭排水阀。
4. 启动试验：点击试验启动按钮，设备自动开始工作，依次完成冷水箱制冷、热水箱加热，达到设定温度后，通过电磁阀切换冷热水，按设定周期进行循环测试。
5. 过程监控：试验过程中，操作人员可通过触摸屏或计算机实时监控温度、压力、循环次数等参数，查看数据曲线。
6. 样品检测：取下花洒样品，检查外观是否出现裂纹、变色、起泡等现象，测试出水功能和密封性能，记录检测结果。

六、安装条件与维护保养

1. 安装条件：
2. 环境温度：5~35℃，相对湿度≤85%，无粉尘、腐蚀性气体、强烈振动及阳光直射。
3. 安装场地：地面平整，承重能力≥500kg/m²，场地面积≥3m×2m。
4. 电源：AC380V±10%，50Hz，配备独立配电箱，接地电阻≤4Ω。
5. 水源：清洁自来水，水压0.1~0.3MPa，配备排水管道。
6. 维护保养：
7. 每月检查：止逆管内的止逆球和滑杆，确保动作灵活无卡滞。
8. 每季度清理：加热管、制冷管表面污垢，检查工作状态。
9. 每半年检查：加压泵和搅拌泵的运行状态，添加润滑油。
10. 每年校准：温度传感器、压力传感器，确保测量精度；定期检查PLC和触摸屏的工作状态，备份控制程序和试验数据。
