DIY 带氛围灯的蓝牙音箱
创始人
2025-12-10 16:09:47
0次
作者：电子工程世界（EEWorld）dcexpert
去年DIY了几个小蓝牙音箱，后来又拆解了一个氛围灯。过年的时候没啥事情，就想能不能将两个东西组合起来，于是就有了这个DIY。
要将两个东西组合起来，先需要解决电源问题。蓝牙音箱使用锂电池供电，通过usb充电；而氛围灯是直接通过usb供电的，但其实它也是支持锂电池供电的，只是电池和充电芯片没有焊接。

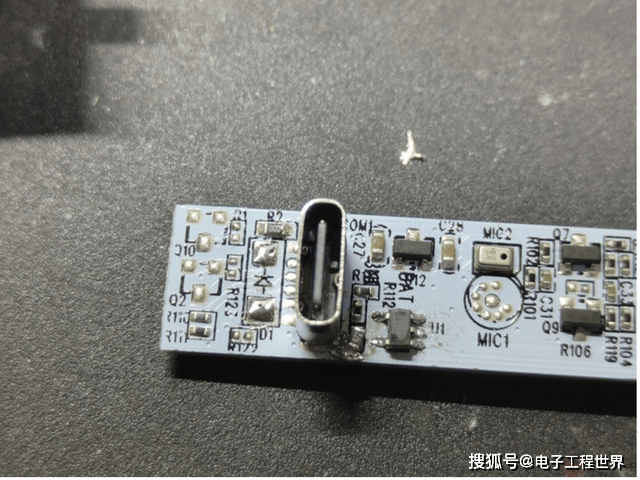

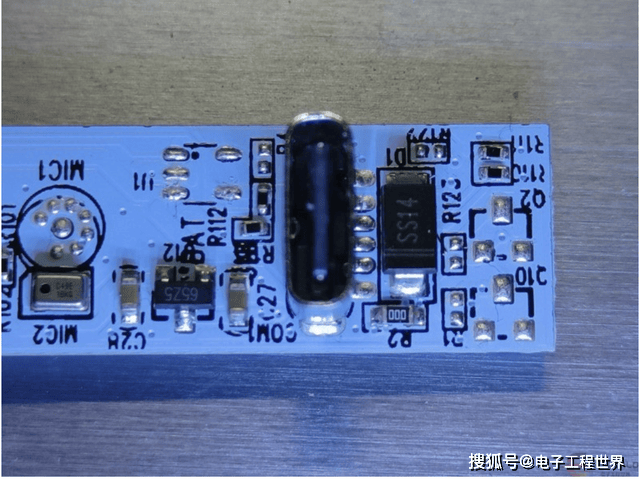

先拆开氛围灯，分析它的电源部分。发现是通过一个SS14二极管，将usb的5V连接到系统电源。而充电芯片是5脚的，从外围连接可以看出，和 4054 是兼容的。

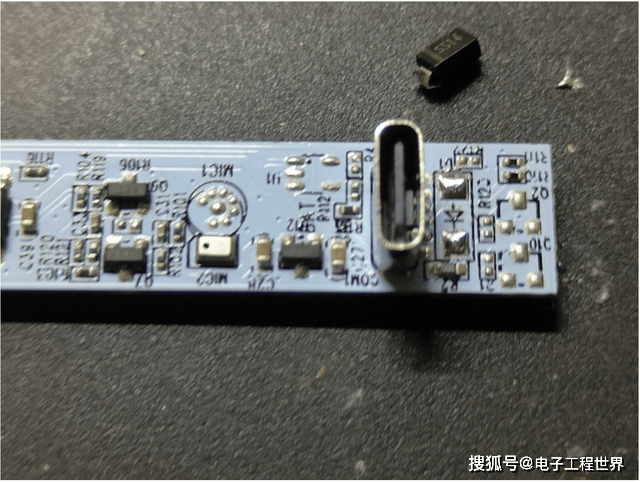

先将SS14二极管取下，避免影响电池供电。
根据PCB的空间，先焊接 4054 的限流电阻。4054 最大充电电流是 500mA，计算得出限流电阻大小是 2K。手头没有2K电阻，用了2个4.7K电阻并联。

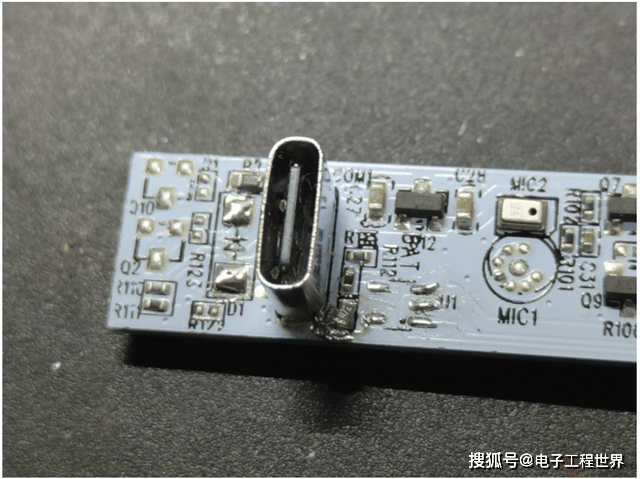

再焊接 4504。天气有点冷，手抖焊接不太好看，好在能用。

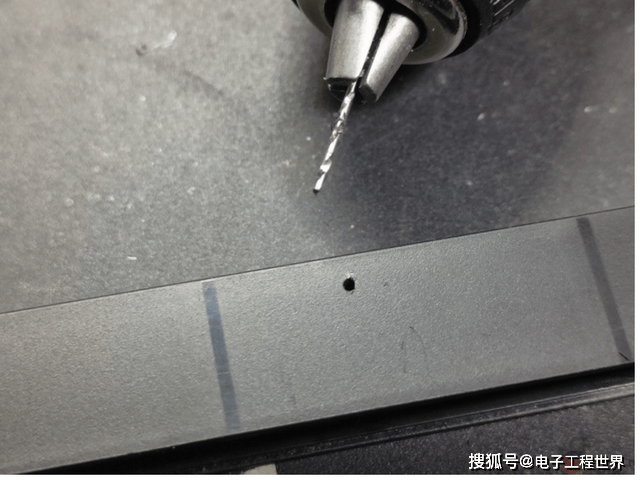

在氛围灯的外壳合适位置钻了一个1mm的小孔，用于将蓝牙主板的电池和氛围灯的电池部分连接起来。因为电流不大，只需要较细的导线就可以。

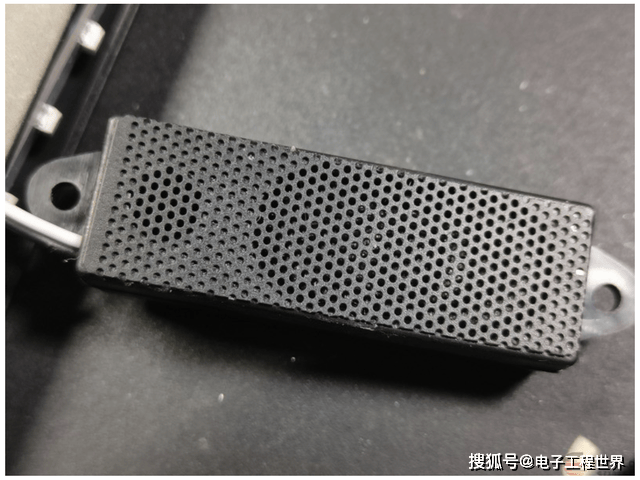

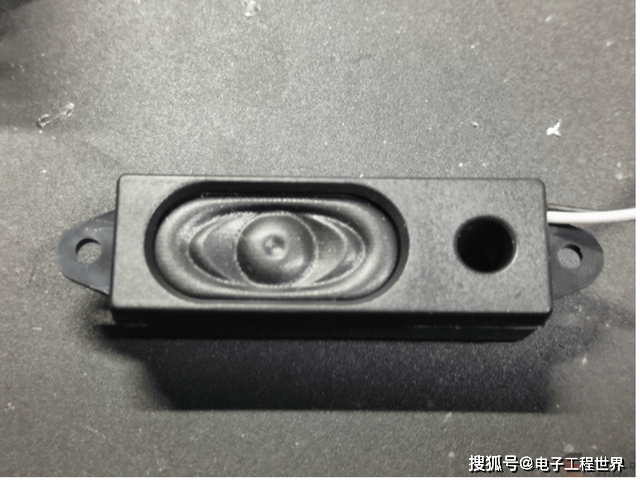

花2元钱包邮买了一个小音箱，尺寸是5218，大小和氛围灯比较合适。

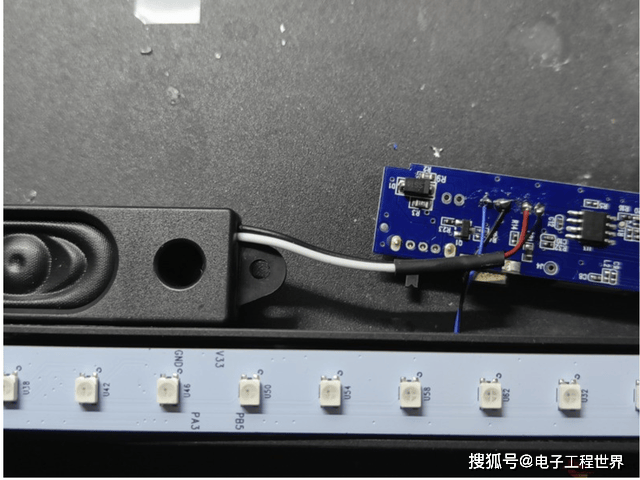

将音箱、蓝牙主板、氛围灯用导线连接起来，先测试一下，功能没有问题就可以继续组装了。
为了避免不小心损坏音箱的喇叭，用下面这种塑料防尘网，裁剪合适大小的一块，用胶水粘到喇叭前面。

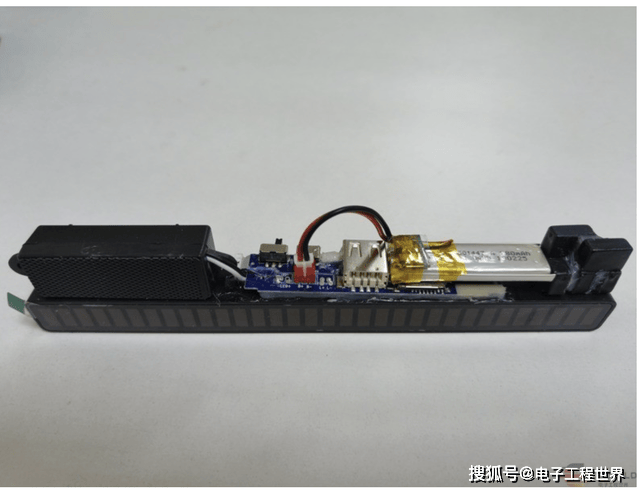

最后将蓝牙主板、喇叭、电池用纳米双面胶、热熔胶等固定，将大部分导线隐藏起来，实际效果如下。
最后演示使用效果，感觉还是可以的。欢迎到EEWorld论坛观看实际效果，参与技术讨论！
