一、设备用途

地漏试验机作为地漏性能检测的核心专用设备，其核心功能是模拟地漏在实际使用过程中的各类工况，通过精准的测试流程量化评估地漏的关键性能指标，从而解决地漏生产、研发及质检环节中“性能无法精准量化”“实际使用风险提前预判不足”的核心问题。该设备可系统性测试地漏的多项关键性能，包括但不限于：排水流量与排水效率（评估单位时间内的排水能力是否满足设计及使用需求）、防返溢性能（检测在地漏下游管道压力异常时的密封防返效果）、防臭密封性（验证水封结构或机械密封机构的防异味泄漏能力）、耐腐蚀性能（模拟长期接触污水、酸碱介质后的结构及密封稳定性）、机械寿命（测试开关式地漏反复开启关闭后的性能衰减情况），为地漏产品的质量管控、设计优化及合规认证提供权威数据支撑。

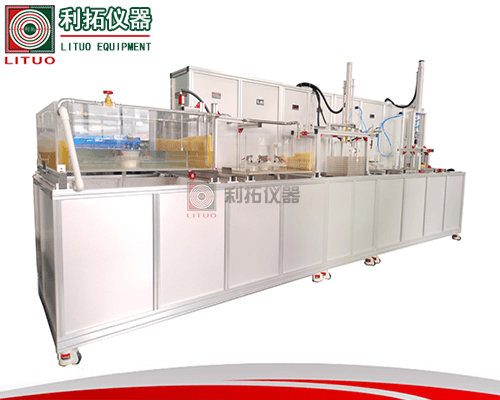

二、设备组成

•机架与工装系统：采用高强度型钢焊接而成，具备优异的结构稳定性与抗振动能力，可有效避免测试过程中设备形变对数据精度的影响。配备多规格可调节工装夹具，能够适配圆形、方形、矩形等不同外形及尺寸的地漏产品，实现快速装夹与定位，确保测试过程中地漏安装状态与实际使用场景一致。

•智能测控系统：以工业级PLC为控制核心，搭配触控式操作界面，支持测试参数的精准设定、测试流程的自动化运行及数据的实时显示与存储。集成高精度传感器组与数据采集模块，可同步采集流量、压力、时间、温度等多项测试数据，确保数据采集的及时性与准确性。

三、主要技术参数

•适用地漏规格：覆盖常见家用及工程用地漏尺寸范围，支持不同口径、外形的地漏测试

•排水流量测试范围：可满足从普通家用到公共区域大流量地漏的测试需求，流量调节精度高

•压力测试范围：包含正向排水压力与反向返溢压力，压力调节步长精细，满足不同标准测试要求

•测试介质温度控制范围：可模拟常温至高温水工况，温度控制精度误差小

•机械寿命测试次数：支持万次级以上循环测试，满足地漏长期使用可靠性评估需求

•数据采集精度：流量、压力等核心参数采集精度达行业高水平，确保测试数据的权威性

四、测试/工作原理

地漏试验机通过“工况模拟—数据采集—量化分析”的核心流程实现地漏性能的精准测试，其核心技术逻辑是基于地漏的实际使用场景构建标准化测试环境。在排水性能测试中，设备通过智能测控系统设定目标水压与流量，由高精度水泵将储水箱内的水以稳定参数输送至地漏入口，水流经地漏排出后，系统通过流量传感器实时采集单位时间内的排水数据，与设定参数对比后计算排水效率；针对防返溢与防臭性能，设备通过密封测试腔将地漏出口端密封，利用空气压缩机向出口端施加逐渐递增的压力，同时通过压力传感器监测地漏入口端的压力变化，当入口端出现压力突变时，对应的出口压力即为地漏的防返溢极限值，防臭性能测试则通过在密封腔体内注入特定浓度的气体，监测地漏入口端气体浓度变化来判断密封效果；机械寿命测试则由伺服电机驱动模拟人体操作，实现地漏开启/关闭动作的循环执行，同时实时监测每次动作的阻力变化及密封性能衰减情况，直至达到设定循环次数或性能低于标准阈值。整个测试过程由PLC系统全程闭环控制，确保测试流程的标准化与数据的准确性。

五、应用场景

地漏试验机凭借其精准的测试能力，广泛适用于地漏生产制造、质量检测、科研开发等多个领域，为不同类型用户提供针对性价值：

•生产厂家：可集成至生产线末端作为出厂质检设备，对每批次地漏进行抽样或全检，快速筛选出排水效率不达标、密封性能缺陷的不合格产品，避免不良品流入市场，同时可通过测试数据反向优化生产工艺，如调整水封结构尺寸、优化密封材料选型等，提升产品整体合格率。

•质检机构与第三方检测单位：作为依据国家及行业标准开展地漏性能认证的核心设备，可为建材检测机构、质量监督部门提供权威的测试数据，用于地漏产品的质量抽检、合规认证及市场质量监管，确保流入市场的地漏产品符合《建筑排水用防返溢地漏》等相关标准要求。

•科研单位与设计院所：为地漏新产品研发提供数据支撑，可模拟不同地域水质、水压及使用习惯等特殊工况，测试新型密封结构、复合材料地漏的性能极限，助力研发出更适配特殊场景（如高层住宅、餐饮厨房、地下室）的高性能地漏产品，推动地漏行业技术升级。

六、操作注意事项

•设备运行前需完成管路系统检查，确认进水管路无堵塞、密封接口无泄漏，同时检查储水箱水位是否处于规定范围，避免水泵空转造成设备损坏；首次使用或长期停机后重启，需对管路进行排气处理，确保测试过程中介质输送稳定。

•装夹地漏时需确保工装夹具与地漏紧密贴合，避免测试过程中出现介质泄漏，同时需根据地漏材质调整夹具夹紧力，防止因夹紧力过大导致地漏外观或结构变形，影响测试结果的真实性。

•测试过程中严禁擅自打开密封测试腔或触碰运动部件，若需暂停测试，应通过操作界面执行“紧急停机”指令，待系统压力释放、运动部件停止后再进行后续操作；涉及腐蚀性介质测试后，需立即用清水冲洗管路及测试腔，避免残留介质腐蚀设备。

•定期对设备进行维护保养，每周检查传感器接线是否牢固、数据显示是否正常，每月对水泵、压缩机等动力部件进行润滑处理，每季度校准流量、压力等核心传感器，确保设备测试精度；设备长期不使用时，需排空管路内的积水，切断电源并做好防尘防护。

•操作人员需经过专业培训后方可上岗，熟悉设备操作流程及各参数的含义，严禁随意修改测试程序或超出设备额定参数范围进行测试，若发现设备出现异常噪音、数据波动过大等问题，应立即停机并联系专业维修人员，切勿自行拆解维修。
