薄膜开关静电网介绍
创始人
2025-11-21 18:10:40
0次
静电放电是电子产品的隐形杀手，其产生的瞬时高压可能击穿集成电路，导致设备失灵或永久损坏。因此作为屏蔽层的静电网对某些高精度薄膜开关来讲，显得尤为重要。
绝大多数薄膜开关属于电容式开关，可被简化为一个平行板电容器。可被按下的上层柔性薄膜加下层导电线路，两者由一层薄薄的空气隔开。

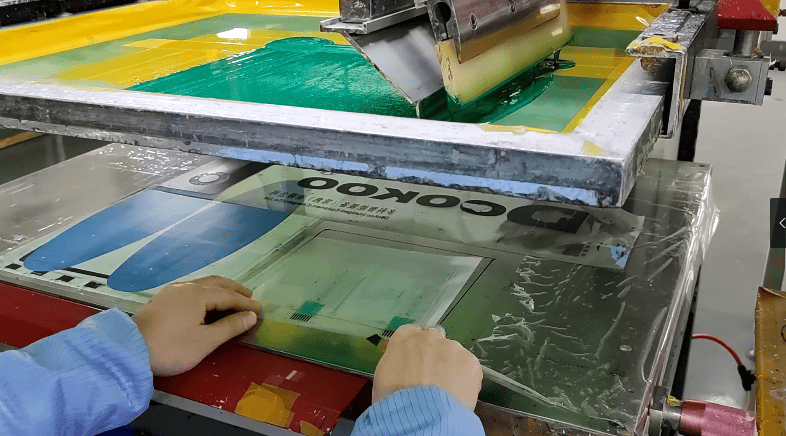

而静电场是在面板层与上电路层之间，增加一个完整的、大面积接地的导电层。通常通过丝网印刷高导电性银浆实现，从而形成一层连续的导电平面。
当静电电荷施加于面板表面时，其下方的屏蔽导电层会基于静电感应原理，在自身表面诱导出相反的电荷。
由于该屏蔽层与大地连接，感应电荷会在到达内部功能电路之前，被迅速导入大地并耗散，从而保护了核心电子元件。
为了实现有效的静电屏蔽，有四个核心要求。
1.低阻抗接地。屏蔽层的接地路径阻抗必须足够低，确保电荷能快速泄放。
2.完整性覆盖。屏蔽层应尽可能覆盖所有按键和电路区域，不能有任何缺口或缝隙。
3.绝缘强度。面板层需具备足够的介电强度和厚度，以防止静电高压击穿。
4.避免短路。屏蔽层必须与上电路层保持完全的电气隔离，防止信号电路对地短路。
静电网通过“疏导”而非“阻断”的方式，将危害性的静电荷安全引入大地，在面向复杂电磁环境时，静电网技术基本是必要之选。
