机架式光开关设备产品详解

在光通信技术飞速发展的当下，光路控制的灵活性与稳定性成为保障系统高效运行的核心需求。机架式光开关作为关键的光路控制器件，凭借其精准的光路切换能力与适配工业场景的设计，在光传输、光传感及光测试等领域发挥着不可或缺的作用。本文将从产品定位、功能特点、结构设计、核心参数及光路原理等方面，对机架式光开关设备进行全面解析。

一、产品定位与核心应用

机架式光开关是一种专为光通信系统设计的光路控制设备，核心功能在于实现光路的精准控制与灵活转换，为全光层次的信号传输提供支撑。其应用场景广泛覆盖光通信核心领域：在光传输系统中，可实现多路光信号的监控与调度；在局域网（LAN）中，能完成多光源探测器的自动换接，提升系统的智能化程度；在光传感与光测试系统中，可实现多点动态监测、路由选择、波长筛选及自愈保护功能，有效保障系统在复杂工况下的稳定运行，降低故障带来的通信中断风险。

二、核心功能与产品优势

该机架式光开关在性能与易用性上实现了多重突破，核心优势与功能如下：

• 卓越的光学性能：具备插入损耗小、切换速度快的核心特点，插入损耗典型值低于1.0dB、最大值不超过1.2dB，相邻顺序切换时间≤10ms，能最大限度减少信号衰减，保障光路切换的高效与精准，满足高速光通信系统的需求。
• 便捷的操作体验：配备LCD显示屏，可直观展示设备地址、当前通道及各类运行参数，无需复杂调试即可掌握设备状态；搭配上移（▲）、下移（▼）、确定（Enter）、取消（Esc）四键操作，界面简洁、逻辑清晰，极大降低了用户的操作门槛。
• 灵活的通信适配：支持设备地址自定义设置，在串口资源紧张的场景下，可通过一个串口实现对多台设备的集中控制，节省硬件资源；串口通信波特率可按需调节，提供2400、4800、9600、14400、19200、57600、115200七种规格，能适配不同通信环境的速率需求，兼容性极强。

三、面板结构设计与接口说明

设备采用标准19英寸2U机架设计（尺寸483×330×88mm），适配主流机房机架安装，结构紧凑且布局合理，前后面板功能分区明确，便于安装、调试与维护。

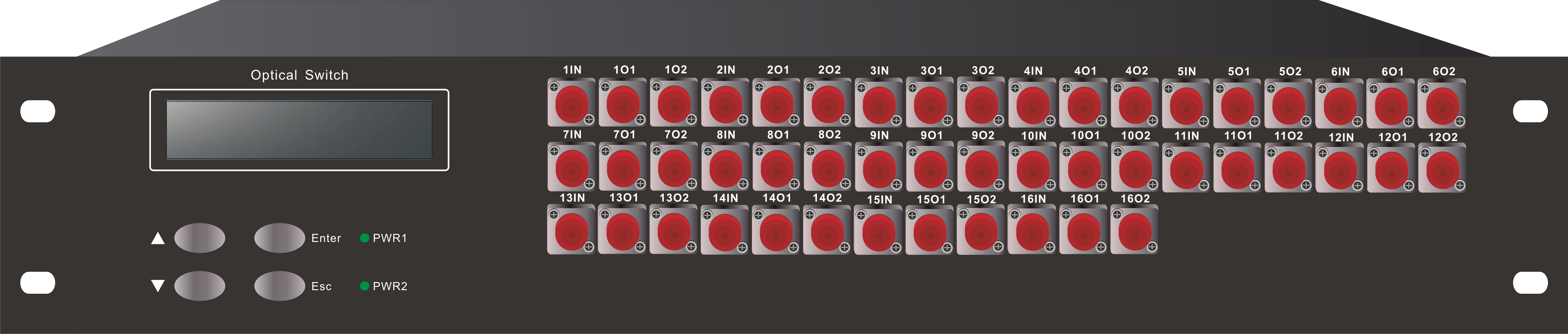

（一）前面板设计

前面板聚焦操作与状态展示，核心部件包括：

1. LCD显示屏：核心显示单元，实时呈现设备地址、当前工作通道及各类运行信息，为操作提供直观依据；
2. 操作按键组：包含上移、下移、确定、取消四键，用于设备参数设置、通道切换等操作，按键反馈清晰、操作便捷；
3. 电源指示灯（PWR1、PWR2）：双电源指示设计，直观反馈设备供电状态，确保设备供电稳定可监测；
4. 光接口：采用多输入多输出设计，面板标注1IN、2IN……16IN为输入端口，1O1、1O2、2O1……16O2为对应输出端口，接口标识清晰，便于光路连接与管理。

（二）后面板设计

后面板侧重电源接入与通信连接，核心接口包括：

1. 电源接口：支持交直流双供电模式，AC接口适配85～264V（50/60Hz）宽电压范围，DC接口适配36～72V电压，可根据机房供电环境灵活选择，提升设备在不同场景的适配能力；
2. 通信接口：配备RJ45以太网接口与RS-232串口，双重通信保障，可实现设备的远程监控、参数配置与数据传输，适配不同的通信组网需求。

四、光路设计原理

机架式光开关内部采用精准的光路切换机制，通过内部光学结构实现输入端口与输出端口的灵活对接。从内部光路示意图来看，设备支持1IN至16IN共16路输入信号，每路输入对应2路输出（如1IN对应1O1、1O2，2IN对应2O1、2O2，以此类推至16IN对应16O1、16O2）。用户可通过前面板按键或远程通信指令，控制光路切换至目标通道，实现单输入多输出的灵活调度，同时凭借极低的插入损耗与优异的重复性，确保光路切换后信号传输的稳定性与一致性，满足光通信系统对光路控制的高精度需求。

五、总结

机架式光开关设备以其卓越的光学性能、便捷的操作体验、灵活的适配能力及稳定的运行表现，成为光通信、光传感及光测试系统中的核心设备。其标准机架设计适配机房规模化部署，双供电模式与多重通信接口提升了场景兼容性，精准的光路控制能力则为系统高效运行提供了坚实保障。无论是复杂的光传输网络，还是高精度的光测试场景，该设备都能凭借自身优势，为用户提供可靠的光路控制解决方案。
