铸铁泄水管的施工要点

铸铁泄水管作为隧道、桥梁、路基等工程中关键的排水构件，其施工质量直接影响排水系统的稳定性和耐久性。以下从施工准备、核心安装流程、关键技术要点、质量控制、安全注意事项五个维度，详细拆解铸铁泄水管的专业施工规范：

一、施工准备阶段（基础保障）

1. 材料验收与存储

• 质量核验：
• 检查管材及配件（接口密封圈、法兰盘、螺栓、垫片等）的出厂合格证、材质检测报告，确认铸铁牌号（常用 HT150、HT200 灰铸铁）符合设计要求，表面无裂纹、砂眼、气孔等缺陷，壁厚均匀（偏差≤±3%）。
• 接口部位（承口 / 插口）需光滑无毛刺，密封圈材质为橡胶（如 NBR、EPDM），无老化、破损，尺寸与接口匹配。
• 存储要求：
• 管材平放于平整场地，底部垫设木枕（间距≤1.5m），避免直接接触地面受潮锈蚀；堆放高度≤3 层，防止受压变形。
• 配件单独存放于防潮仓库，螺栓、螺母需涂抹防锈油，避免锈蚀影响连接强度。

2. 现场准备

• 测量放线：根据设计图纸，精准定位泄水管的安装位置、标高、间距（桥梁桥面纵向间距通常≤4m，隧道侧墙泄水管间距≤3m，路基边坡泄水管间距≤5m），用墨线或钢筋桩标记。
• 基层处理：
• 桥梁桥面：清理安装区域的浮浆、杂物，确保基层平整（平整度偏差≤5mm/2m），预留的泄水管孔洞尺寸需比管材外径大 20-30mm，孔洞周边无松动混凝土。
• 隧道侧墙 / 路基：凿除预留孔内的杂物，修整孔壁垂直度（偏差≤3‰），若孔洞尺寸偏大，需用高标号水泥砂浆（≥M15）找平。
• 工具准备：备好吊装设备（小型起重机、手动葫芦）、测量工具（水准仪、卷尺、线坠）、连接工具（扳手、螺丝刀）、密封材料（防水密封胶、遇水膨胀止水条）等。

二、核心安装流程（按场景分类）

1. 桥梁桥面铸铁泄水管安装（最常用场景）

（1）安装顺序：

基层清理 → 孔洞找平 → 管材定位 → 接口密封 → 固定加固 → 防水处理 → 验收

（2）关键步骤：

• 定位与标高控制：泄水管进水口需与桥面铺装层平齐或略低（≤5mm），出水口应伸出梁体底面不小于 30mm，避免排水直接冲刷梁体或桥墩。用水准仪校准标高，确保排水坡度≥2%（防止积水）。
• 接口连接：
• 承插式接口：将管材插口插入承口，确保插入深度≥设计值（通常≥50mm），接口间隙均匀（2-3mm），在间隙内填入橡胶密封圈，外侧涂抹防水密封胶（如聚氨酯密封胶），防止渗水。
• 法兰连接：用于大口径泄水管（DN≥300mm），法兰盘与管材焊接牢固（焊缝高度≥管材壁厚），连接时在法兰面之间放置橡胶垫片，螺栓对称紧固（扭矩≥25N・m），确保密封无渗漏。
• 固定加固：用预埋钢筋或角钢支架固定管材，支架间距≤1.2m，与管材接触部位垫橡胶垫（避免硬接触导致管材破损），固定后用线坠检查管材垂直度（偏差≤3‰），横向偏移≤10mm。
• 防水处理：泄水管与桥面预留孔之间的缝隙，采用微膨胀防水混凝土（强度等级≥C30）或聚合物水泥砂浆填充，填充高度高于桥面铺装层 5-10mm，压实抹平；接口外侧缠绕防水胶带（宽度≥50mm），增强密封性。

2. 隧道侧墙铸铁泄水管安装

• 泄水管需垂直安装（或按设计坡度安装，坡度≥3%），进水口对准隧道防水板的排水盲沟，确保盲沟内的积水能顺利流入泄水管。
• 管材穿过隧道衬砌时，在衬砌与管材之间设置遇水膨胀止水条（宽度≥30mm），外侧用防水砂浆封堵，防止地下水从缝隙渗入隧道内部。
• 出水口连接横向排水盲管或集水井，确保排水路径畅通，避免出水口被杂物堵塞。

3. 路基边坡铸铁泄水管安装

• 泄水管采用倾斜安装，倾角与边坡坡度一致（通常 30°-60°），进水口埋入边坡排水盲沟内，出水口伸出边坡表面≥20mm，且远离坡脚（避免冲刷坡脚土体）。
• 管材周围用级配碎石（粒径 5-10mm）回填，回填厚度≥100mm，起到过滤和透水作用，防止泥土堵塞管孔。
• 多根泄水管并联时，需通过集水管汇总排水，集水管坡度≥1%，确保水流顺畅。

三、关键技术要点（质量核心）

1. 密封性控制：

• 接口密封是防渗漏的关键，密封圈必须完全贴合接口表面，无扭曲、移位；密封胶需均匀涂抹，覆盖整个接口间隙，固化时间≥24 小时（低温环境需延长）。
• 安装后需进行注水试验：向泄水管内注入清水，保持 30 分钟，观察接口及周边是否渗水，无渗漏为合格。

1. 坡度与流向控制：所有泄水管必须保证 “顺坡排水”，禁止倒坡或平坡安装，否则会导致积水淤积。安装后用拉线法检查坡度，偏差≤±0.5%。

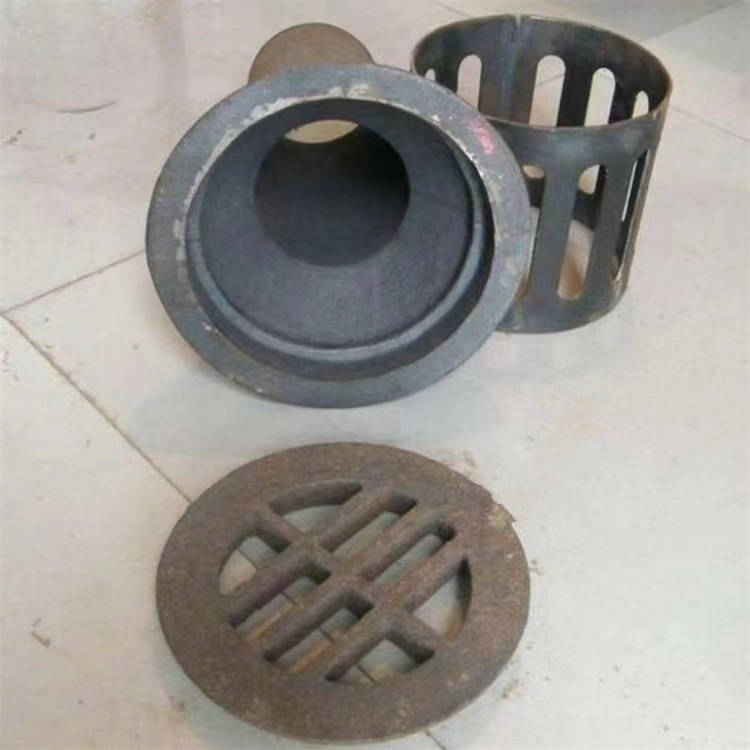

2. 防堵塞设计：进水口需安装铸铁格栅（孔径≤10mm），防止杂物（如碎石、树叶）进入管道；格栅与管材连接牢固，可拆卸清洗（便于后期维护）。
3. 与其他系统协同：

• 与桥面铺装层施工协同：泄水管安装完成后再进行桥面铺装，避免铺装过程中损坏管材或接口。
• 与防水系统协同：泄水管安装不得破坏隧道防水板、桥面防水层，若需穿越防水层，需在穿越处增设防水加强层（如防水卷材、防水涂料）。
