一、为何选择新风机组作为学习对象？

1. 结构简单：相比冷水机组、锅炉等，逻辑清晰，适合入门。
2. 要素典型：包含传感器、PLC、执行器等自控系统核心组件。
3. 应用广泛：办公楼、商场、医院等普遍使用，学以致用。

二、新风机组的核心功能

• 作用：引入室外新鲜空气，排出室内污浊空气，实现建筑“换气”，保障室内空气质量（如降低CO₂浓度）。
• 主要部件：新风进口 + 过滤器（过滤灰尘/PM2.5）加热/冷却盘管（调节送风温度）风机（提供风量动力）冷热水电动阀、新风风阀（调节流量）

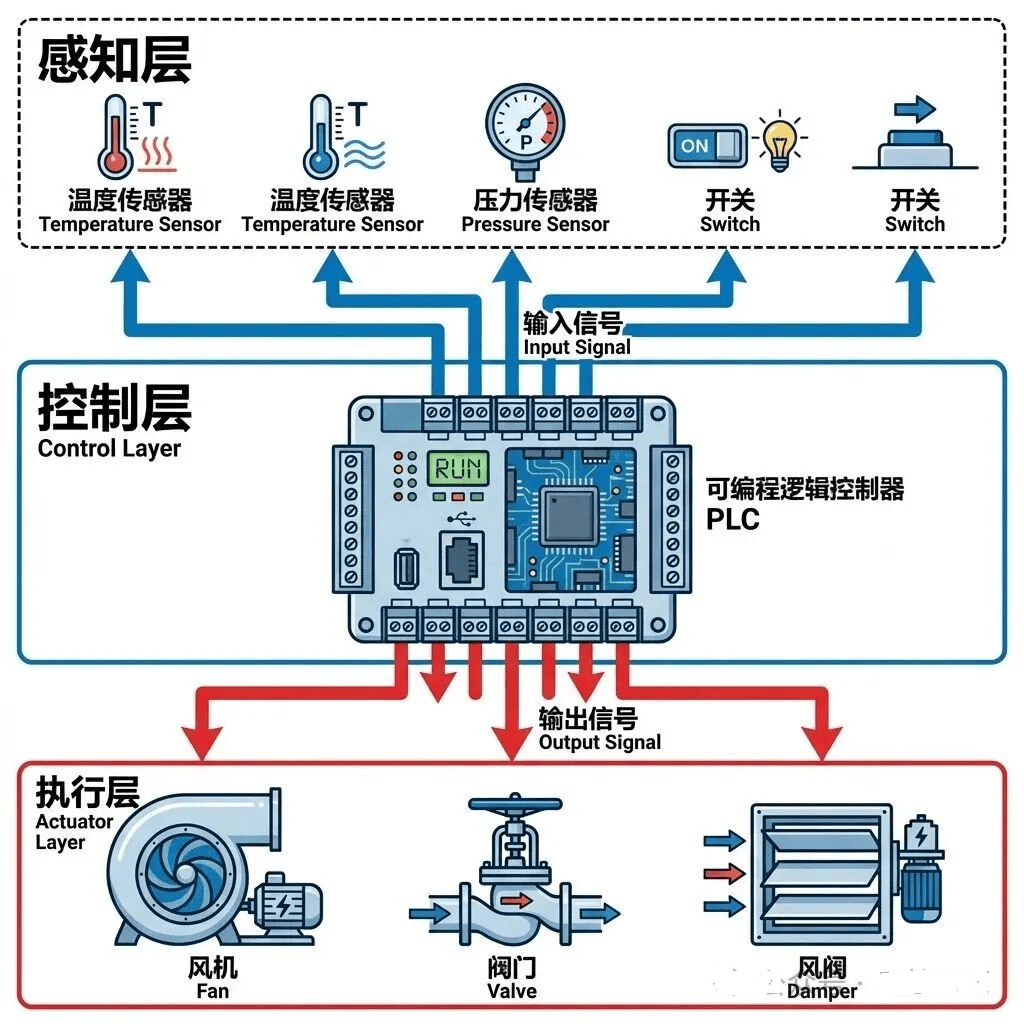

三、暖通自控系统的“三层架构”

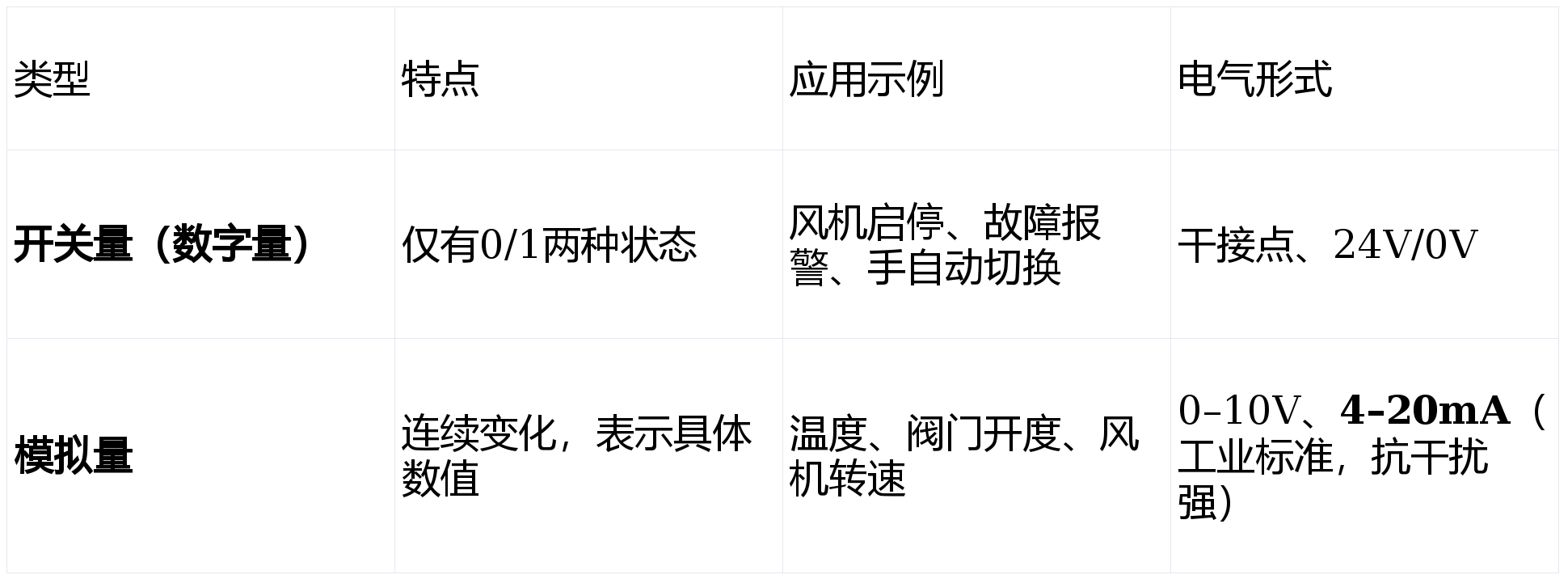

四、信号类型

⚠️ 为何用4–20mA？

4mA为“活零点”，可区分“真实低值”与“断线故障”（0mA = 故障），提升系统可靠性。

五、完整控制流程示例（以冬季供暖为例）

1. 感知：送风温度传感器检测当前温度（如15°C）。
2. 判断：PLC对比设定值（如25°C），计算偏差（10°C）。
3. 决策：通过PID算法输出控制信号（如8V → 阀门开80%）。
4. 执行：电动阀调节热水流量，提升送风温度。
5. 循环：持续监测→调整，最终稳定在目标值附近（±0.5°C）。

六、典型控制逻辑

• 启动逻辑：检查时间、模式、故障 → 启动风机 → 延时10秒 → 开启温控。
• 季节模式自动切换：室外 >28°C → 制冷（开冷水阀）室外 <18°C → 供暖（开热水阀）18–28°C → 仅通风（关水阀）
• 防冻保护（关键！）：盘管<5°C → 关新风阀、全开热水阀、风机运行、报警盘管<0°C → 紧急停机 + 通知人员
• 停机逻辑：正常停机：先关水阀 → 风机吹干盘管5分钟 → 停风机（防霉菌）故障停机：立即停机 + 记录参数 + 报警

七、典型PLC I/O配置（一台新风机组）

• 输入（Input）：模拟量AI（5点）：送风/回风温度、阀门反馈等开关量DI（6点）：风机状态、故障、压差、手自动等
• 输出（Output）：模拟量AO（3点）：冷/热水阀、变频器控制开关量DO（3点）：风机启停、新风阀开关等
• 推荐PLC：西门子S7-1200、三菱FX5U、施耐德TM221等小型PLC

八、学习意义

• 对初学者：掌握信号流向与控制逻辑，打下扎实基础。
• 对从业者：能科学选型、精准调试、快速排故，避免“只会重启”的困境。
• 核心理念：理解原理 > 机械操作。搞懂新风机组，等于拿到暖通自控的“入场券”。

✅ 总结一句话：

暖通自控 = 感知（传感器）→ 思考（PLC）→ 行动（执行器） 的闭环智能控制系统，而新风机组是理解这一逻辑的最佳入门载体。
