瓦片屋顶防水材料选择指南：从材料到系统的终极解决方案 ——上海咏陶焕新出品_方案设计

瓦片屋顶防水材料选择指南：从材料到系统的终极解决方案 ——上海咏陶焕新出品

创始人

2026-01-10 19:44:39

0次

瓦片屋顶防水材料选择指南：从材料到系统的终极解决方案

——上海咏陶焕新出品

导言：被90%业主忽视的致命选择题

2024年住建部最新数据显示：我国瓦顶建筑渗漏率高达37%，其中68%源于材料选择失误，32%因瓦片体系缺陷。当您面对建材市场时，本质上是在为三个核心问题投票：

材料寿命：5年维修VS 20年无忧

隐性成本：材料差价VS渗漏损失（单次维修≈3倍材料成本）

建筑安全：瓦片滑落风险VS结构腐蚀隐患

本文将用7个真实案例+12组实测数据+3大技术体系，带您看透防水材料的"基因差异"，并揭示瓦片本体的核心防水价值。

防水材料的四维测评体系

第一维度：性能维度（材料的功能性基石）

此维度关注材料固有的物理化学性能，是其成为“防水材料”的根本。

1. 力学性能

· 拉伸强度与断裂伸长率：衡量材料抵抗变形和破坏的能力（尤其是卷材和涂料）。高强度保证抗破损，高伸长率保证随基层开裂而延展。

· 粘结强度：与基层（混凝土、金属等）的粘结能力，是防水系统不窜水、不剥离的关键。

· 硬度与抗穿刺性：抵抗外部机械荷载（如回填土、碎石）的能力。

2. 不透水性

· 抗静水压力：在特定水压下，一定时间内不渗漏的能力。这是防水材料的核心指标。

· 抗渗等级：依据标准测试方法确定的防渗透能力等级。

3. 柔韧性与温度适应性

· 低温柔性：在低温（如-20°C）下弯折不开裂的性能，对寒冷地区至关重要。

· 耐热性：在高温（如70°C）下不流淌、不滑动的性能。

· 温度稳定性：在高低温循环下性能的保持率。

4. 化学耐受性

· 耐腐蚀性：抵抗酸、碱、盐等化学物质侵蚀的能力，适用于工业环境、土壤等。

· 耐根穿刺性：对于种植屋面，抵抗植物根系刺穿的能力。

第二维度：耐久维度（长期服役的可靠性）

此维度评估材料在时间与环境共同作用下的性能衰减，关乎工程寿命。

1. 耐老化性能

· 热空气老化：模拟长期热氧老化后力学性能的保持率。

· 紫外老化：评估暴露于阳光下（如非暴露式屋面的临时暴露）的性能衰减。

· 氙灯老化：更全面地模拟全光谱太阳光、雨、露的老化作用。

2. 耐久性

· 耐水性/耐水解性：长期浸水环境下，质量与性能的稳定性。

· 耐疲劳性：在反复的伸缩、振动荷载下，抵抗裂纹产生和扩展的能力。

· 抗化学老化：在特定化学介质中长期浸泡后的性能变化。

3. 寿命预测与可靠性

· 基于加速老化的寿命推算：利用阿伦尼乌斯模型等，通过高温加速老化实验推算出材料在常温下的理论使用寿命。

· 可靠性分析：通过大量数据，分析材料性能衰减的统计规律和可靠性。

第三维度：工程维度（现场应用的适配性）

此维度关注材料从“实验室”到“工地”的落地过程，决定了施工的便捷性与最终成膜质量。

1. 施工友好性

· 可操作时间：对于反应型材料（如双组份聚氨酯），混合后的可使用时间。

· 干燥/固化速度：表干和实干时间，影响工期和成品保护。

· 适用工法：是否支持喷涂、刮涂、滚涂、热熔、自粘等多种方式，适应不同场景。

· 基层适应性：对潮湿基面、不平整基面、复杂节点的处理能力。

2. 质量可控性

· 对环境的敏感性：施工时对环境温度、湿度的要求范围，范围越宽，适应性越好。

· 容错率：对基层处理程度、工人施工水平的宽容度。高容错率材料更易保证最终质量。

· 质量易检性：施工后是否易于检查（如颜色均一、厚度可视），便于验收。

3. 系统兼容性

· 材料间相容性：与相邻材料（如密封胶、涂料、保温板）是否发生不良反应。

· 配套体系完整性：厂家是否能提供完整的系统解决方案（如基层处理剂、主材、增强层、保护层等）。

第四维度：可持续维度（绿色与经济效益的平衡）

此维度在满足功能需求的基础上，评估材料的环境影响和全周期成本。

1. 环境友好性

· 有害物质含量：VOC、甲醛、重金属、多环芳烃(PAHs)等含量是否符合环保标准。

· 绿色认证：是否获得如中国十环认证、绿色建材认证、LEED、BREEAM等国际国内绿色建筑相关认证。

· 碳足迹：从原材料获取、生产、运输到废弃的全生命周期碳排放评估。

2. 经济性分析

· 初次投入成本：材料单价与单位面积施工成本的总和。

· 全生命周期成本：综合考虑材料寿命、维护频率和维修成本，计算其在整个使用周期内的总成本。长效优质的材料LCC可能更低。

· 翻新维修成本：后期维修的难易度和成本。

3. 资源与循环利用

· 可再生原料比例：是否使用可再生或回收原料。

· 可回收性：在建筑拆除后，材料是否易于分离和回收利用。

· 对环境影响：生产过程和废弃后对环境（水、土壤）的潜在影响。

四个维度的应用场景与权重

· 地下工程：性能维度（抗渗压、粘结）和耐久维度（耐腐蚀、耐水解）权重最高。

· 外露屋面：耐久维度（耐老化、紫外）和工程维度（施工友好）权重高，可持续维度（环保）也需考虑。

· 室内厨卫：可持续维度（环保性）和性能维度（粘结强度）权重最高，工程维度（干燥速度）次之。

通过这个四维测评体系，可以打破“唯价格论”或“唯单一性能论”的局限，科学地筛选出在性能、寿命、施工和可持续性上达到最佳平衡的防水材料，从而保障建筑的长治久安。

二、5个颠覆认知的选材真相

真相一：最贵的材料 ≠ 最好的效果

典型案例：（涉及隐私照片不能提供）

南方某地产大亨过亿豪宅，选用某知名品牌的进口防水卷材做屋顶防水，却因整个屋顶做陶土瓦水泥砂浆湿贴，卷材以上的所有屋顶重量全部由卷材来拉扯而没有其他的防滑与承重措施，导致屋面上的所有的瓦片集体"滑梯"。

本质原因：

1.材料摩擦系数0.4<

2.坡度>35度

3.最核心的原因，材料与使用场景，规划、设计屋面瓦湿贴的安装工艺存在重大安全隐患而不自知。最终导致“集体滑落”的悲剧。

解决方案：

屋顶重新做防水处理。
屋面瓦重新设计施工工艺。
根据业主的极力要求，结合当下的材料选择，仍然采用了湿贴的工艺。所不同的是工艺做了升级。屋面用不锈钢网做了全面的连接，这样带来的好处，利用不锈钢网将屋顶连接成了一个整体，瓦片湿贴卧浆的时候，每一片瓦都用铜丝绑扎在不锈钢网上，如此每片瓦的固定就是双保险，既有卧浆的粘着力又有铜丝的物理绑扎，如此，即使是湿贴的方式仍然确保了屋面瓦的绝对安全。

普遍认知： 价格越高，防水性能肯定越好。

颠覆真相：“最适合”远比“最昂贵”重要。防水材料的效果是一个系统性问题，取决于材料与基层的匹配度、使用场景（施工环境）、屋面结构等。

详解：如弹性体（SBS）改性沥青卷材对混凝土基面粘结性好，耐穿刺，但用在形状复杂的屋面上，施工就非常困难。而高分子防水卷材（如TPO、PVC）虽然材料本身高级，但如果基层不平整、有灰尘，其全粘接效果会大打折扣，反而容易窜水。液态卷材（涂料）能无缝连接，适合异性结构，但抗踩踏和穿刺能力又不如卷材。

核心要点：选择材料前，必须考虑屋面结构、使用功能（是否上人）、当地气候等因素，由专业人员进行评估，而不是盲目追求所谓的高价位。

对于本案的疑点最重要的是防水建材是用来防水的，而不是用来承载与受力的。

真相二：“柔性”材料并非永远比“刚性”材料好

典型案例：

普遍认知： 柔性防水材料能适应结构变形，所以全面优于刚性防水。

颠覆真相：刚柔并济，各有千秋。柔性材料抗裂，刚性材料抗压，它们常常需要配合使用。

详解： 柔性防水层（如卷材、涂料）是主要的防水屏障，但它怕磕碰、怕穿刺。如果在它上面直接铺设保护层或进行其他作业，很容易被破坏。因此，通常需要在柔性防水层之上再做一层刚性保护层（如细石混凝土），来保护这层“软甲”。

核心要点： 一个优秀的防水系统往往是“刚柔结合”的，利用柔性层防水，利用刚性层保护，二者缺一不可。

真相三：防水层失效，80%的原因不在于材料本身

典型案例：

黄浦江某滨江豪宅顶层室内27处渗漏，房间、卫生间、窗台、阳台、客厅随处可见的漏水点，处处可见的发霉斑块触目惊心。屋顶维修成本230万。

室内漏水点：

图1：室内墙壁1

图2：室内墙壁2

图3：阳台顶

图4：阳台顶2

图5：窗框与天花板

本质原因：、

1、从业者缺乏长远规划。着眼于眼前的短期利益缺乏长远思考。导致更大成本的发生。

（图6：出气孔进水）

2、屋面上防水与保温的设计及施工保护过于单薄，击穿一层防水就是击穿了整个防水体系。对混凝土的特性缺乏认知，过于依赖40mm厚的混凝土保护，当三五寒暑交替，混凝土开裂，既意味着防水与保温体系的崩溃。

（图7：防水与保温体系单薄）

3、对材料的认知缺乏，特殊节点如用于收边保护的材料，没有考虑防腐耐候持久的要求。

（图8：收边材料老化）

4、排水沟设计极不流畅，对水往低处流的自然法则缺乏认知。作为集水线，是排水的主要载体，必修用耐老化，抗紫外线的材料。

（图9：排水沟材料缺陷）

5、屋面排气孔及管线孔，完全依赖水泥砂浆和胶泥，为确保长治久安必须使用出气孔或下水口的专有配件，确保层层防水，滴水不漏。

（图10：排气孔无保护措施）

解决方案：

1、重新设计防水与保温层的施工顺序及施工规范

2、利用防水层上下夹层来保护保温层，确保保温层不进水，如此才能确保保温层发挥保温功效。保温层不被水泡，保温层反过来就保护了防水层，如此良性循环，相互保护。才是一个真正的既能保温又能防水的屋面体系。

图11：科学体系实景图

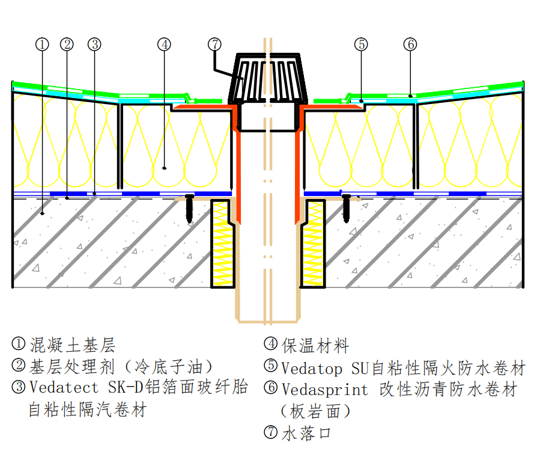

（图12：科学体系结构图）

3、对于不上人屋面选用能持久抵抗紫外线的防水卷材。

4、选用如304不锈钢用作关键节点的防水押条。

（图13：不锈钢押条）

5、利用水往低处流的自然法则，设计找坡，让水快速的顺畅的排走，不停水就不漏水。

（图14：屋面找坡自然排水）

普遍认知： 漏水了就是材料质量不行。

颠覆真相：“三分材料，七分施工”。绝大多数漏水问题都出在施工环节和基层处理上。

详解：

基层处理不当： 基层不平整、有起砂、有灰尘、不干燥，都会导致防水层与基层粘结不牢，形成“两张皮”，水会在中间流动，导致“哪儿漏补哪儿”的补救措施失效。

细部节点处理马虎： 屋面最容易漏水的不是大面，而是阴阳角、落水口、伸出屋面的管道根部等细节部位。这些地方需要做附加层、密封处理等，如果施工粗糙，必然漏水。

施工工艺错误： 卷材搭接宽度不够、火焰加热过度或不足、涂料涂刷厚度不均等，都会埋下隐患。

核心要点： 选择一个靠谱、有经验的施工团队，比只盯着材料品牌重要得多。

真相四：漏水点 ≠ 进水点

典型案例：

上海浦东某顶层豪宅，装修两年的餐厅护墙板出现水渍、黑霉，修复外墙多次多次，均没有有效的解决漏水问题。彻底检测后发现，原来是离漏水点4米远的屋顶层上的防水押条腐烂，导致押条处大面积的进水，穿透墙体进入室内，从而导致的水渍与发霉。

本质原因：

1.从业者对材料的认知不够，对必须要使用防腐耐候材料的部位使用了既不防腐又不耐候的普通金属材料。

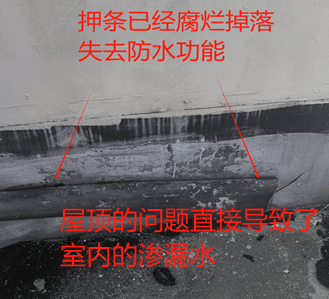

（图15：材料腐烂）

2.对水的特点缺乏认知，看得到的漏点也许并不是漏水的源头，就是通常所说的进水点。

解决方案：

1.开凿外墙，跟换所有外露的防水押条为304不锈钢押条。结构密封胶必须使用在没有太阳直接照射的开凿部位并以押条做防护处理。

普遍认知： 室内哪里漏水，屋顶对应的位置就是进水点。

颠覆真相：水是“流动的侦探”，它会寻找最薄弱的路径。在屋顶，漏水点和水在防水层下窜流的终点，可能相距甚远。

详解： 当防水层出现破损点，水会进入防水层和基层之间。由于重力、坡度或基层的裂缝，水会在下层横向流动，直到找到一个可以向下渗透的裂缝（如混凝土的收缩缝），才会在室内天花板显现。所以，你在客厅看到的水渍，进水点可能在几米外的阳台。

核心要点： 单纯在室内对应位置进行修补是治标不治本的。必须对整个屋面进行系统性检查，找到真正的进水点，并采用“断根式”的维修方案，阻止水继续窜流。

真相五：新材料和新技术不一定颠覆传统，而是互补

典型案例：上海市中心某大平层，业主介绍前面的维修团队使用的是最新的黑科技防水材料，有自修复，抗紫外线功能。但是3年后就起皮，开裂，开始渗漏，每逢雨天，特别是梅雨季节，客厅墙体就潮气很重，长黑霉斑，内墙涂料起皮。业主不厌其烦，决定再次维修。

（图16：外墙防水涂料开裂起皮）

普遍认知： 最新的、高科技的防水材料会完全取代传统材料。

颠覆真相：传统材料（如沥青卷材、抗裂防水砂浆）因其久经考验的可靠性、经济性和广泛的适用性，依然是主流。新技术更多是作为补充，解决特定问题。

详解： 改性沥青卷材、抗裂砂浆已经应用了几十年，是经过时间考验过的，它的性能、施工工艺和成本控制都非常成熟。而一些新型材料，如喷涂速凝橡胶沥青涂料，虽然施工快、无缝，但对施工环境、使用场景、施工设备要求高，成本也更高。

核心要点： 不要盲目追求“黑科技”。对于大多数家庭的屋面与墙面，成熟可靠的传统材料体系，配合规范的施工，就是最佳选择。新技术是在传统方案遇到瓶颈时的有力补充，而非替代。

总结：

屋面防水的核心认知颠覆在于——它不是一个简单的“买东西”行为，而是一个涉及设计、选材、施工、维护的“系统工程”。与其纠结于某个材料的单项性能，不如更多地关注：

1. 专业的系统设计（刚柔结合，细节优先）。

2. 合格的施工团队（经验丰富，责任心强）。

3. 完善的基层处理（牢固、平整、干净、干燥）。

4. 科学的维护观念（定期检查，及时处理小问题）。

把握住这些根本，屋面防水才能真正做到一劳永逸。

三、瓦片本体防水体系：被严重低估的第一道防线

1. 结构密码：瓦片的几何防水原理

搭接结构：

陶土平板烧结瓦：上下有效搭接≥75mm，左右搭接双导水槽≥5mm

图17：实际尺寸460

图18：有效尺寸380

图19：双向导水槽

陶土波形烧结瓦：导水槽深度≥10mm ，上下搭接≥60mm

图20：双向水槽设计

图21：实际尺寸460

图22：有效尺寸385

随着现代科技的进步，制瓦技术的发展，瓦片的结构进化到了第三代，从第一代的无导水槽，通过改良到单导水槽，再到革命性的第三代双向契合瓦型双导水槽的诞生，瓦片已经具备了完全的自防水性能，一片真正的陶土烧结双向契合瓦可以做到滴水不漏。

图23：第一代陶土烧结瓦

图24：改良后的第二代单一水槽

图25：革命性的第三代

陶土瓦的排水效率与结构改良：

第一代西班牙瓦一片底瓦一片盖瓦，一底一盖形成一组，通过左右搭接，上下搭接而形成一个独立的排水系统。

图26：盖瓦

图27：底瓦

图28：左右搭接

西班牙瓦改良后的第二代产品西式S型瓦，实现底瓦与盖瓦的结合，排水效率提升50%

（图29：S型瓦）

第三代革新产品，双向契合罗曼瓦不仅排水效率相比第二代西式S型瓦大幅度的提升，而且瓦片本体的双向防水结构，完全的杜绝极端天气情况下的水流过大外溢的风险。更重要的是双向契合结构使屋面瓦铺设后形成一个统一的整体，防风抗震。

图30：第三代双向契合结构立体防水

图31：契合搭接滴水不漏

日本和瓦的诞生改良自中国官式琉璃瓦，但和瓦独创"逆搭接"结构（专利JP-2024-019872），令和瓦虽无双向契合结构但仍然具备优异的自防水性能。

（图32：日式合瓦）

第三代陶土烧结平板瓦，得益于双向契合的结构，不仅排水效率提升，防水效果更佳，平板瓦更适用于寒冷的多雪的北方，完全平面的设计利于屋顶的排雪，从而有效的降低屋顶的荷载。而且通过瓦型的设计与改进，檐口瓦特别设计了分雪瓦，利用屋顶积雪的重量，通过瓦片上的设计，在雪块滑落的过程中将成堆的大块的雪分化，隔断，从而降低积雪大块滑落砸人砸物的风险。

（图33：双向契合瓦与分雪瓦）

2. 材质进化论

1）石板瓦诞生于距今5亿年前的白垩纪时代，因火山的喷发引起的地质变化，沉积而成。石板瓦的应用最早可以追溯到原始人类，那时的人类为了遮风挡雨会用大自然中可以找见的树叶、稻草、竹筒、石片作为防水材料搭建于建筑的屋顶。

图34：天然石板瓦

图35：鱼鳞型或牛舌型

图36：斜铺异型板

2）欧洲人是最早使用石板作为屋顶建筑材料的现代人类之一，在欧洲石板被广泛的使用于皇家宫殿、古堡、市政厅、博物院，是现代奢华的代名词，故而形成”黑屋顶文化”。

图37：石板用于古堡

图38：石板用于市政厅

图39：石板瓦作为传统手工的工艺竞赛

3）陶瓦是瓦的代名词，5000年的中华文化，4000年制瓦工艺。中国发现的已知的最早的陶瓦，是在距今4500年前的五帝时期。当之无愧的世界第一瓦。2009年考古发现的这批陶筒瓦，大小头，没有瓦榫（2000多年前古罗马时期发明的西班牙瓦与我国4000年前出土的陶瓦完全一致，完全推翻了东瓦西来说），西周以前陶瓦是用作宫室使用的奢侈品。4000年前，先民发明了还原法烧制青色砖瓦。“天青色等烟雨，而我在等你”，4000年来，还原法烧制而成的青砖青瓦点缀于江南水乡，巴山蜀水。

图40：龙山文化时期陶瓦
