在工程建设过程中，准确评估混凝土的强度是确保工程质量的重要环节。混凝土回弹仪这种常用的无损检测设备，优点是操作简便、检测速度快、成本相对较低等，在工程监理中得到了广泛应用。混凝土回弹仪的检测结果受到多种因素的影响，如仪器的性能、操作方法、混凝土的原材料、配合比、浇筑养护条件以及碳化深度等。如果在使用过程中不能严格按照相关标准和规范进行操作，或测后未能选取正确的测强曲线及进行修正，甚至是直接取回弹值作为混凝土强度值，会导致检测结果出现较大误差，从而对工程质量的判断产生误导。因此，规范混凝土回弹仪在工程监理中的应用具有重要的现实意义。

1混凝土回弹仪基础概述

1.1工作原理剖析

混凝土回弹仪的工作原理基于能量守恒定律和弹性碰撞理论。其核心部件包括弹击拉簧、弹击锤、弹击杆、指针和刻度尺等。

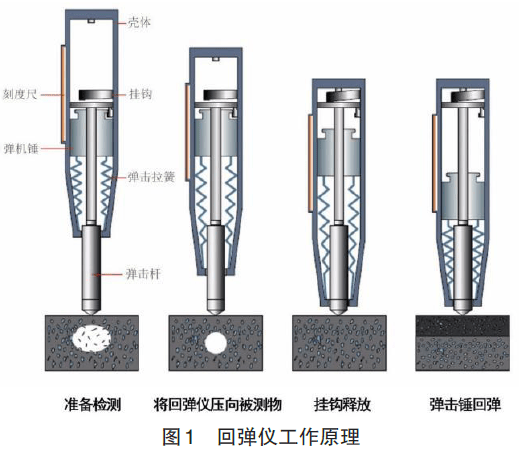

当回弹仪工作时，首先通过手动操作使弹击拉簧被拉伸并储存弹性势能。此时，弹击锤被挂钩锁定在一定位置，处于待发射状态。当弹击锤脱钩瞬间，弹击拉簧迅速释放弹性势能，驱动弹击锤以一定的速度沿中心导杆向前运动，冲击与混凝土表面垂直接触的弹击杆，如图1所示。

在弹击锤撞击混凝土表面的过程中，能量发生传递与转换。混凝土表面受到冲击力的作用，产生局部的弹性变形，部分冲击能量被混凝土吸收，用于克服混凝土内部颗粒之间的摩擦力和粘结力，使其产生弹性形变。另外的能量则转化为反弹动能，使重锤回弹。此时，与弹击锤相连的指针在摩擦力的作用下，在刻度尺上指示出弹回距离，即为回弹值。一般来说，混凝土抗压强度越高，其内部结构越致密，表面硬度越大，在受到相同冲击力作用时，弹击锤的回弹能量就越大，回弹值也就越高。

通过大量的试验研究和工程实践，建立了回弹值与混凝土抗压强度间的对应关系——测强曲线。实际检测中，通过测量混凝土表面的回弹值，并依据相应的测强曲线，可计算出混凝土的抗压强度。

1.2主要类型及特点

在实际工程监理中，常见型号有M225型和H550型，它们在性能、适用范围等方面各具特点。

M225型属于中型回弹仪，适用于检测强度等级在C10～C60范围内的混凝土构件。其优点在于操作简便，对检测人员的技术要求相对较低，经过简单培训的人员即可熟练操作。其检测速度快，成本相对较低，仪器价格亲民，维护保养费用也不高，适合大规模的工程检测项目。然而，M225型回弹仪也存在一定的局限性，当检测高强度等级的混凝土时，由于其冲击能量相对较小，回弹值的准确性可能会受到影响，导致检测结果与实际强度存在较大偏差。

H550型则为重型回弹仪，主要用于检测高强度混凝土，适用的混凝土强度范围为C60～C80。由于其较大的冲击动能，H550型回弹仪能够更有效地穿透高强度混凝土表面，获取更准确的回弹值，从而提高高强度混凝土强度检测的准确性。不过，H550型回弹仪也存在一些不足之处，其体积和重量相对较大，操作时需要一定的体力和技巧，对检测人员的操作熟练度要求较高，且价格相对昂贵。

2工程监理中规范应用流程

2.1检测前准备工作

2.1.1仪器检查与校准

在使用混凝土回弹仪进行检测前，对仪器进行全面细致的检查与校准是确保检测结果准确性的关键环节。首先，需对仪器外观进行仔细检查，查看外壳是否存在碰、摔造成的损坏，所有部件连接是否紧密，有无松动迹象。弹击拉簧是否有变形、断裂或锈蚀，弹击锤在导杆上的运动是否顺畅，指针滑块在刻度尺上的滑动是否顺畅，刻度线是否完好、标识清楚，弹击杆外端球面是否完好无损等情况。任何外观上的缺陷都可能影响仪器的正常性能，导致检测结果出现偏差。若发现弹击拉簧有轻微变形，可能会改变其弹性系数，进而影响弹击锤的冲击能量，导致回弹值不准确。

校准是保证回弹仪检测精度的重要步骤，校准工作应严格按照相关标准和操作规程进行。校准环境温度一般要求在5℃～35℃范围内，在此温度条件下，仪器的各项性能才能保持稳定。钢砧须平稳地放在刚度大的物体上，回弹仪垂直向下弹击钢砧。率定试验应分4个方向进行，且每个方向弹击前弹击杆应旋转90°，每个方向的回弹平均值均应为80±2。回弹值应取连续向下弹击3次的稳定回弹结果的平均值。这是因为钢砧具有特定的硬度和弹性性能，回弹仪在符合标准的校准条件下对钢砧进行弹击，所得回弹值应在规定范围内，若超出此范围，说明仪器的弹击能量、弹击拉簧刚度等性能指标发生了变化，需要对仪器保养、调试或送专业计量检测机构校修。

回弹仪的校准周期通常为6个月，但在实际使用中，若连续数天进行测试，应在每天测试前进行率定，以确保仪器在短期内的检测精度。在工程检测中，若对回弹值有怀疑，也应及时对回弹仪进行校准。回弹工作结束后，同样需要对仪器进行校准，以便了解仪器在整个检测过程中的性能变化情况，为下一次检测做好准备。通过严格的仪器检查与校准，能够及时发现和解决仪器存在的问题，保证回弹仪处于良好的工作状态，为准确检测混凝土强度提供可靠的设备支持。

2.1.2检测环境确认

合适的检测环境是保证混凝土回弹仪检测结果准确性和可靠性的重要因素，环境条件的变化可能会对混凝土的物理性能和回弹仪的检测性能产生显著影响。

温度对混凝土的强度和回弹值有着不可忽视的作用。回弹仪检测时要求环境温度应为-4℃～40℃。一般来说，混凝土的强度会随着温度的变化而发生改变。高温环境促使混凝土内部水分加快蒸发，水泥水化反应加速，可能导致混凝土表面提前硬化，强度发展不均匀，使回弹值偏高。在夏季高温时段，混凝土浇筑后若未及时进行有效的养护，表面水分迅速蒸发，此时使用回弹仪检测，回弹值可能会比实际强度对应的回弹值高出5～10个单位。而在低温环境下，水泥水化反应减缓，混凝土强度增长缓慢，回弹值可能会偏低。当环境温度低于5℃时，混凝土的强度增长明显受到抑制，回弹仪检测得到的回弹值可能无法真实反映混凝土的设计强度。为了减小温度对检测结果的影响，应尽量选择在温度较为稳定的时段进行检测，避免在极端高温或低温条件下操作。

混凝土表面的湿度状态也是影响检测结果的重要因素之一。在潮湿环境下，混凝土表面吸附了水分，水分填充了混凝土内部的孔隙，使得混凝土表面变软，回弹值降低。当混凝土表面含水率达到10%以上时，回弹值可能会降低10%～15%。为保证检测结果的准确性，检测时混凝土表面应干燥、清洁。

此外，检测现场的风力、振动等因素也可能对回弹仪的操作和检测结果产生干扰，导致弹击方向不稳定，影响回弹仪与混凝土表面的接触状态，进而影响回弹值。因此，应尽量选择在风力较小、无明显振动干扰的环境中进行检测，若无法避免，可采取相应的防护措施，如设置防风屏障、避开振动源等，以确保检测工作的顺利进行和检测结果的可靠性。

2.1.3相关资料收集

在使用混凝土回弹仪进行检测之前，全面收集工程的相关资料是至关重要的，这些资料对于准确理解工程情况、合理分析检测结果具有重要的指导作用。

工程设计资料是了解混凝土设计要求的基础，包括混凝土的设计强度等级、配合比设计、构件尺寸、结构形式等信息。混凝土的设计强度等级明确了工程对混凝土强度的基本要求，是判断检测结果是否合格的重要依据。不同设计强度等级的混凝土，其配合比、内部结构和物理性能存在差异，在检测时需要根据设计强度等级选择合适的回弹仪型号和测强曲线。构件尺寸和结构形式也会影响回弹检测的布点和结果分析，对于大体积混凝土构件和薄壁构件，其散热条件、养护情况不同，混凝土强度的均匀性也有所差异，在检测时需要采取不同的检测方法和布点策略。

施工资料记录了混凝土的施工过程和养护情况，对检测结果的分析同样不可或缺。施工记录包括混凝土的浇筑时间、浇筑方法、振捣方式等，这些信息反映了混凝土在施工过程中的密实程度和均匀性。养护记录详细记录了混凝土的养护方式、养护时间和养护温度等信息，养护条件对混凝土强度的发展又起着关键作用。在分析回弹检测结果时，需要结合施工资料，综合考虑各种因素对混凝土强度的影响，才能准确判断混凝土的质量状况。

2.2现场检测操作要点

2.2.1测区与测点布置原则

测区与测点的合理布置是确保混凝土回弹仪检测结果具有代表性和准确性的重要前提。一般情况下，对于混凝土结构构件，测区数量不宜少于10个。这是因为足够数量的测区能够更全面地反映混凝土构件不同部位的强度情况，减少因局部差异导致的检测误差，但在某些特定情况下，可适当减少，数量须≥5个。对受检构件某一方向尺寸≤4.5m且另一方向尺寸≤0.3m时，因其尺寸较小，混凝土的均匀性相对较好，5个测区基本能够反映其强度特征。

相邻两测区间距应≤2m，这是为了避免因测区间距过大而遗漏混凝土强度变化较大的区域。测区距构件端部或施工缝边缘不宜＞0.5m，且不宜＜0.2m。距离过大可能无法准确反映构件端部或施工缝附近混凝土的真实强度，因为这些部位在施工过程中可能存在振捣不密实、新旧混凝土结合不良等问题；距离过小则可能受到端部或施工缝边缘的应力集中、混凝土收缩变形等因素的影响，导致回弹值异常。

测区宜选混凝土浇筑侧面，这是因为在水平方向检测时，回弹仪的弹击方向与重力方向垂直，能减少重力对弹击能量的影响，使回弹值更稳定、准确。当不能满足这一要求时，也可选混凝土浇筑表面或底面，但需要对检测结果进行修正。检测面按照如下顺序选择：非泵送混凝土构件，应按水平侧面、非水平侧面、非水平非侧面的顺序选择；泵送混凝土现浇板类构件，应选择浇筑底面；非现浇板类构件，应选择浇筑侧面。

测区应选在构件的两侧对称面上，这样可以从不同角度检测混凝土的强度，相互验证检测结果的可靠性，如不方便对称布置，则应在同一检测面上均匀布置。测区应编号，并对表观质量情况进行记录，以便于数据整理和分析。测区要避开预埋件，因为预埋件的存在会影响混凝土的内部结构和表面硬度，使回弹值异常。测区的面积不宜大于0.04m2，面积过大可能会包含混凝土强度不均匀的区域，导致检测结果代表性降低；面积过小则可能无法准确反映混凝土的强度特征。测区须布置在构件的重要及薄弱部位，如梁的跨中、支座处，柱的底部、顶部等，这些部位在结构受力中起着关键作用，对其强度进行准确检测至关重要。测区表面应平整、清洁，不应有表观质量缺陷，这些缺陷会影响回弹仪与混凝土表面的接触状态和弹击效果，导致回弹值不准确，应选混凝土的原浆面。应对检测易产生颤动的薄壁构件进行固定，防止构件在弹击过程中发生位移或振动，影响检测结果。

2.2.2回弹值测定规范动作

正确操作混凝土回弹仪是获取准确回弹值的关键，每一个操作步骤都对检测结果有着直接的影响，任何不规范的操作都可能导致回弹值出现偏差，从而影响对混凝土强度的准确判断。

回弹测定时，务必确保弹击杆与混凝土表面垂直，这是保证弹击能量有效传递和回弹值准确性的重要前提。若弹击杆与混凝土表面不垂直，弹击能量会在非垂直方向上产生分力，导致弹击锤的反弹路径发生改变，回弹值出现偏差。回弹仪对混凝土表面施压应缓慢而均匀，这是因为快速施压可能会使弹击锤在冲击混凝土表面时速度不稳定，导致回弹值波动较大。压到底重锤脱钩后，回击弹杆，重锤连带指针滑动，即在尺上指示出回弹值。在这个过程中，操作人员要保持回弹仪的稳定，避免晃动。读数应保持弹击杆弹击后的压缩状态，或锁止后读数，精确至1位数。读数时要确保视线与刻度尺垂直，避免因视角误差导致读数错误。

常见的错误操作对回弹值的影响不可忽视。例如，在操作中，若回弹仪的轴线与检测不垂直，回弹值会明显偏低或偏高。当回弹仪向下倾斜弹击时，回弹仪的弹簧将锤弹起，受地心引力影响，回弹数值会偏低，因此要修正回来，即回弹值+修正值；反之，向上回弹即回弹值-修正值。若弹击速度不均匀，过快或过慢的弹击速度都会使回弹值出现偏差。弹击速度过快，弹击能量瞬间释放，混凝土表面来不及充分变形，回弹值会偏高；弹击速度过慢，弹击能量在传递过程中损失较大，回弹值会偏低。因此，操作人员必须严格按照规范动作进行操作，确保回弹值的准确性。

2.2.3碳化深度测量方法

碳化深度是影响混凝土回弹值与实际强度关系的重要因素之一，准确测量碳化深度对于提高混凝土强度检测的准确性至关重要。在完成回弹值测量后，测量碳化深度值，测点数≥构件测区数的30%，应取其平均值作为该构件每个测区的碳化深度值。

测量程序如下：首先，使用合适的工具（如电钻或凿子）在测区表面凿孔，凿孔时要注意控制深度，避免过深或过浅；然后，清理干净孔洞，在孔洞内壁均匀喷洒浓度为1%～2%酚酞酒精溶液，酚酞酒精溶液遇到未碳化的混凝土会变成紫红色，而遇到已碳化的混凝土则不会变色，从而清晰地显示出碳化与未碳化混凝土的界面。应注意的是，碳化深度是从混凝土表面到色变交界线的垂直距离。测量时应确保测量仪的探头与混凝土表面垂直，读数准确至0.25mm。每个测区应测量3次碳化深度，取其平均值作为该测区的碳化深度值，并应准确至0.5mm。若3次测量值的最大值与最小值之差大于2mm，应在所有测区分别测量碳化深度值。

测量碳化深度时有诸多注意事项，本测量碳化深度的孔洞应尽量避开钢筋，因为钢筋周围的混凝土碳化情况可能与其他部位不同，会影响测量结果的代表性。在测量过程中若发现碳化深度异常，如碳化深度过大或过小，应分析原因，如混凝土的原材料、配合比、养护条件、使用环境等，因此，要求每个测区均需测量碳化深度值或采取其他检测方法进行验证，以确保检测结果的可靠性。另外，碳化的界线需待清晰时再进行测量。

2.3检测数据处理与分析

2.3.1数据记录要求

在混凝土回弹仪检测过程中，数据记录的准确性和规范性至关重要，它直接关系到后续的数据处理和结果分析的可靠性。回弹值作为检测的核心数据，必须如实记录，不得随意篡改。应确保记录的回弹值与实际读取的值完全一致，精确到整数位。

记录表格应清晰、完整，包含所有必要的信息。表格中应明确标注工程名称、检测部位、构件编号、测区编号、回弹值、碳化深度值、检测人员、检测日期等内容。在记录回弹值时，应按照测点顺序依次记录，便于后续的数据整理和计算。同时，对于检测过程中发现的异常情况，如混凝土表面存在蜂窝、麻面、疏松等缺陷，以及回弹仪出现故障等问题，也应在记录表格中详细注明，以便在数据分析时综合考虑这些因素对检测结果的影响。

2.3.2计算方法与公式运用

准确计算测区平均回弹值和混凝土强度换算值是混凝土回弹检测中的关键环节，其计算方法和公式的正确运用直接关系到检测结果的准确性和可靠性。

在测区平均回弹值计算时，首先需要去除无效数据，将每个测区回弹值中相等的极值去除，再对剩余的10个回弹值进行算术平均，得到该测区的平均回弹值。例如，在某混凝土板的检测中，一个测区的16个回弹值分别为30、32、35、33、36、35、37、33、38、33、35、34、34、36、30、31，去除最大值38、37、36和最小值30、30、31后，剩余的10个回弹值为32、35、33、36、35、33、33、35、34、34，它们的算术平均值为（32+35+33+36+35+33+33+35+34+34）÷10=34，即该测区的平均回弹值为34。

当回弹仪非水平方向检测时，需要对测得的数据进行修正。根据回弹仪轴线与水平方向的角度，按照相关标准规定的修正值进行修正。例如，若测得的平均回弹值为34，当回弹仪向上倾斜30°时，查得修正值为-2.3，则修正后的平均回弹值为34-2.3=31.7。同样，在检测表面或底面时，也需要进行相应的修正，以消除因测试面不同对回弹值产生的影响。

混凝土强度换算值的计算依据测强曲线进行。不同地区、不同类型的混凝土可能适用不同的测强曲线，常见及宜选用的顺序有专用、地区、统一测强曲线，如图2所示。需要注意的是，测强曲线是基于大量试验数据建立的统计关系，在使用时应严格按照标准要求进行操作，确保计算结果的准确性。

2.3.3结果评定标准

依据相关规范标准对混凝土强度进行评定是判断工程质量是否合格的关键步骤。例如，进行混凝土强度评定时，通常以构件的现龄期混凝土强度推定值作为判断依据。

对于单个构件，当测区数＜10时，以该构件的最小测区混凝土强度换算值作为其强度推定值。当构件的测区数≥10时，还应计算强度标准差，见式（1）。

fcu,e=mfcuc－1.645Sfcuc（1）

强度换算值的平均值应按式（2）计算。

强度换算值的标准差应按式（3）计算。

对于批量检测的构件，应计算该批构件的混凝土强度平均值和标准差，见式（4）。

fcu,e=mfcuc－kSfcuc（4）

推定系数k宜取1.645。当该批构件混凝土强度平均值＜25MPa、标准差＞4.5MPa时，或当该批构件混凝土强度平均值≥25MPa且≤60MPa、标准差＞5.5MPa时，该批构件应全部按单个构件检测。

当检测结果出现异常情况时，如混凝土强度推定值远低于设计强度等级，或各测区强度离散性过大等，应分析原因，采取相应的处理措施。可能的原因包括混凝土原材质量问题、施工过程中振捣不密实、养护条件不佳、配合比不当等。可进一步采用钻芯法、超声回弹综合法等其他检测方法进行验证，以确定混凝土的实际强度情况。根据检测结果采取相应的措施处理，如对质量问题严重的部位进行返工处理等，确保工程质量符合要求。

3结语

围绕混凝土回弹仪在工程监理中的规范应用展开了深入探讨，全面梳理了回弹仪的工作原理、类型特点及技术指标，系统阐述了其规范应用流程，并进行了常见问题探讨，为监理人员正确使用回弹仪对已浇筑的混凝土构件进行检测及准确评定检测结果提供了参考和指导，避免因混凝土强度不足或检测失误而引发的工程质量事故，保障工程的质量和安全，有力推动建筑行业的高质量发展。
