本期方案解析带来的是钰泰半导体推出的八分之一砖块电源的解决方案，该解决方案由ETA2800控制器搭配两片ETA2820驱动器组成，为两相并联应用，具备更高的转换效率和更低的纹波电压。

这款解决方案支持40-60V输入电压，输出电压为12V，额定输出功率为1500W。模块具备I2C和PMBus遥测功能，开关频率可编程，支持多相并联，满足高效稳定供电需求。下面服务器电源网就带来钰泰半导体这款解决方案的解析，一起看看方案的设计和选型。

钰泰服务器IBC砖块电源方案外观

钰泰ETA2800+ETA2820混合同步降压方案为完整PCBA方案，焊接输入输出接线柱以及滤波电容等器件。

PCBA模块正面一览，两侧设有接线柱，测试点和滤波电容，中间位置设有开关管，MLCC电容和降压电感。右上方设有连接排针，下方焊接测试点。

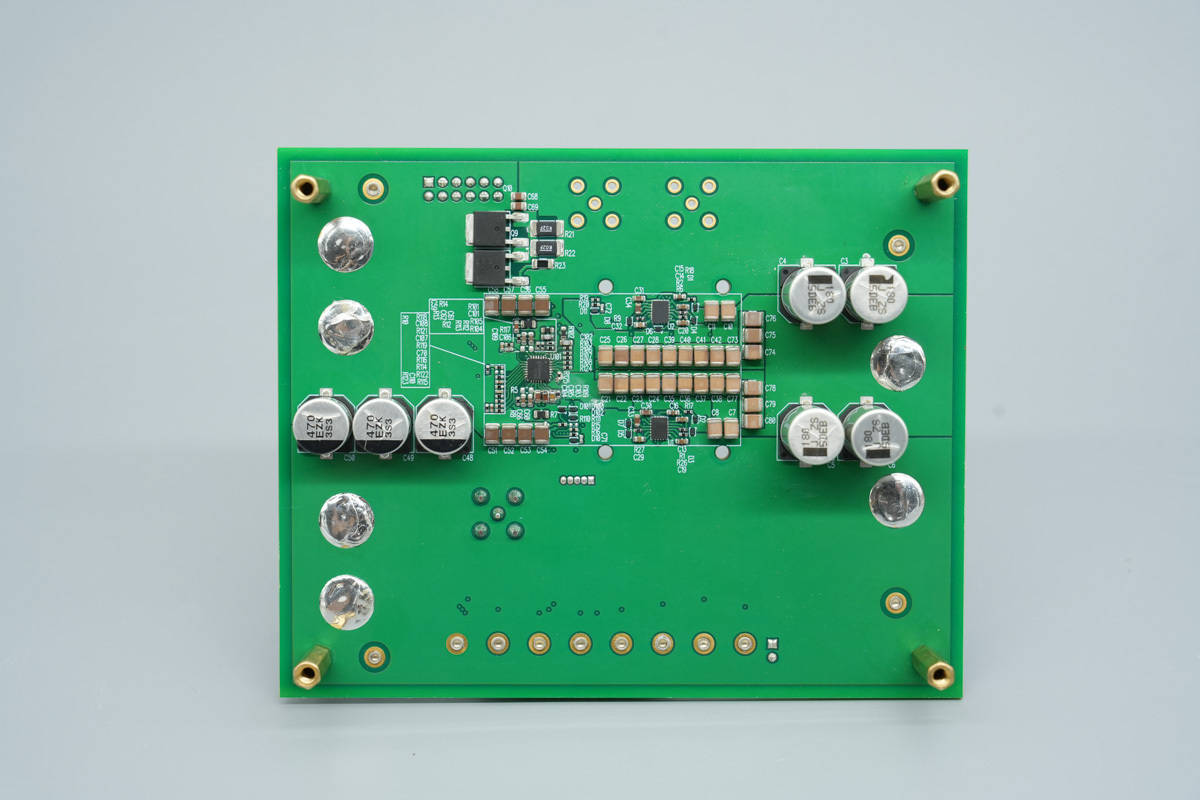

PCBA模块背面焊接滤波电容，开关管，控制器和驱动器。

PCBA模块长度约为127.2mm。

PCBA模块宽度约为101.6mm。

PCBA模块厚度约为35.6mm。

测得PCBA模块重量约为212g。

钰泰服务器IBC砖块电源方案解析

看完了钰泰这款IBC转换电源方案的外观，下面就带来这款方案的解析，一起看看方案的设计和选型。

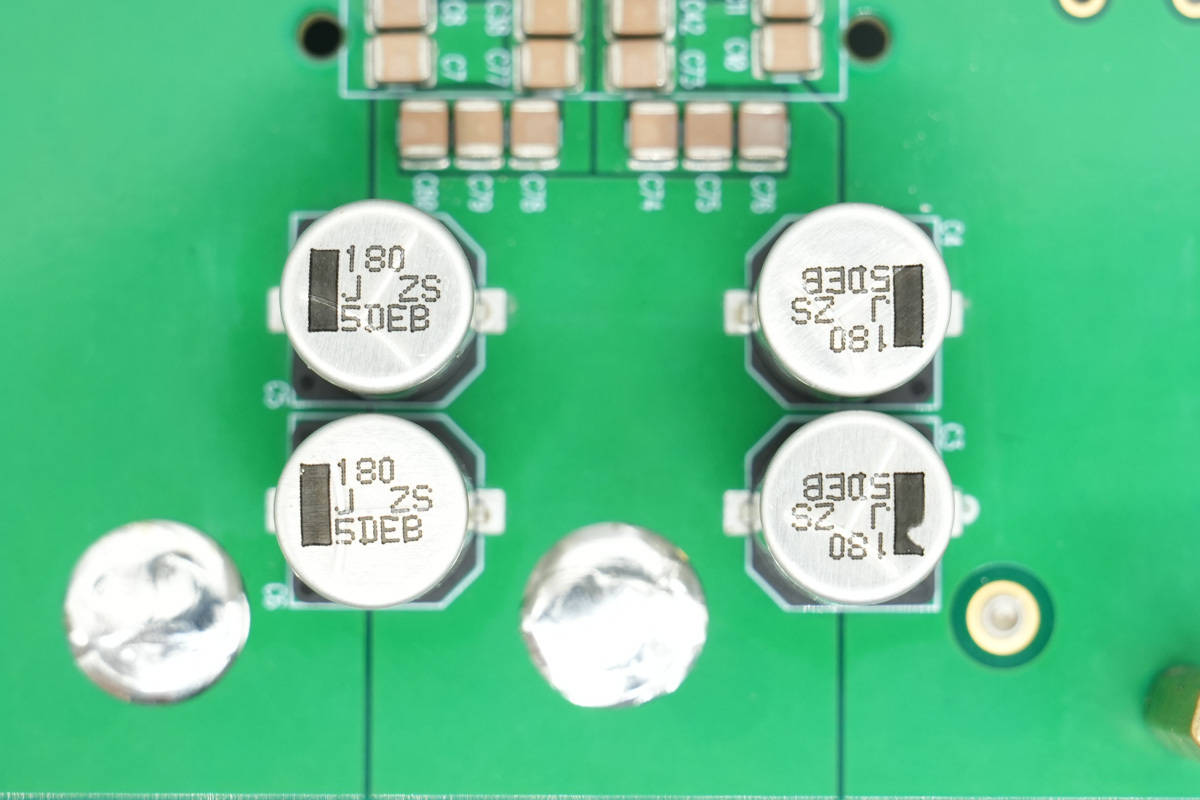

输入滤波电容来自松下，为ZS系列导电性聚合物混合铝电解电容器，为表面贴装型，规格为180μF63V。

PCBA模块背面设有四颗同规格的滤波电容。

PCBA模块设有开关管，滤波电容和降压电感，对应1/8模块位置设有白框标识，并设有开孔用于安装散热片。

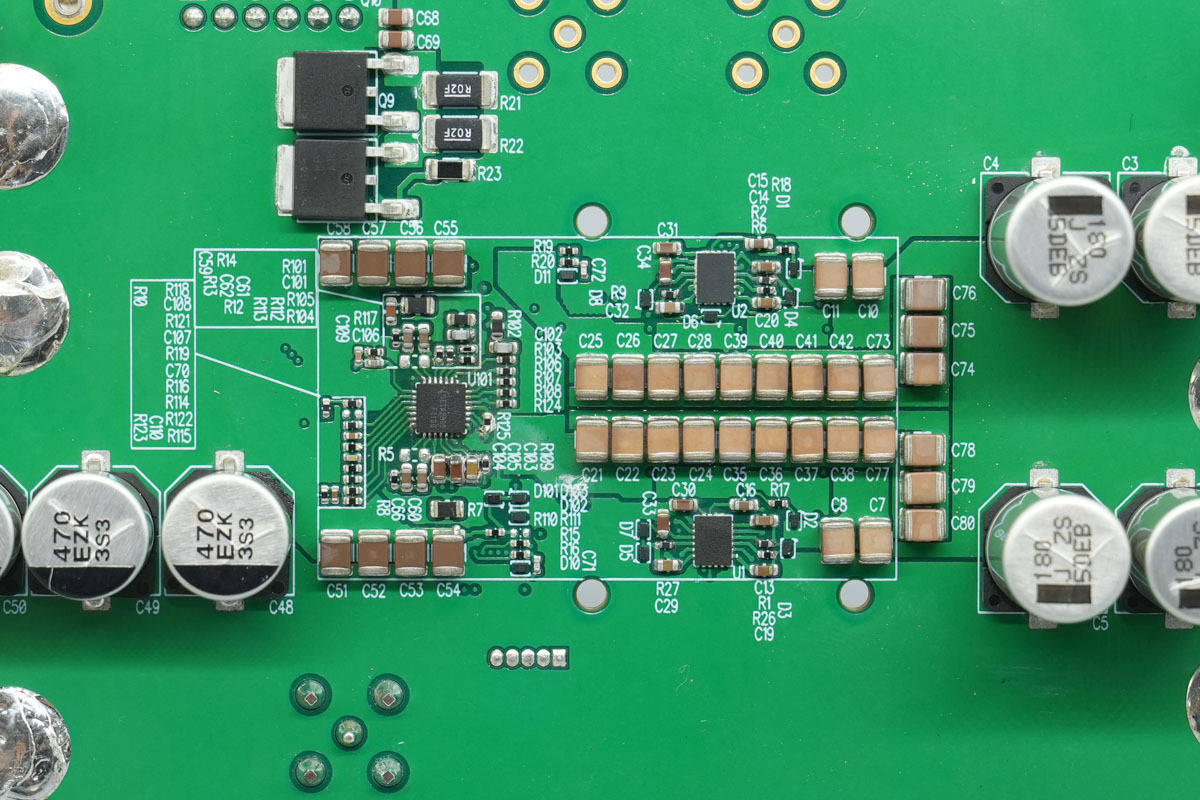

PCBA模块背面设有主控芯片，驱动器和MLCC电容。

降压控制器来自钰泰半导体，型号ETA2800，是一颗两相混合降压控制器，采用电荷泵+同步降压的混合拓扑，实现了高效转换和小型化设计。在48-54V输入电压时，峰值转换效率超过98%，2相解决方案可设置在1/8砖空间内部。

ETA2800搭配两颗ETA2820四驱动器组成完整的解决方案，支持多相工作，并具备主动均流能力，支持电阻采样和电感直流电阻采样，具备PMBUS接口。支持8相和更高的完美交错运行，实现更高的输出功率，采用QFN28封装。

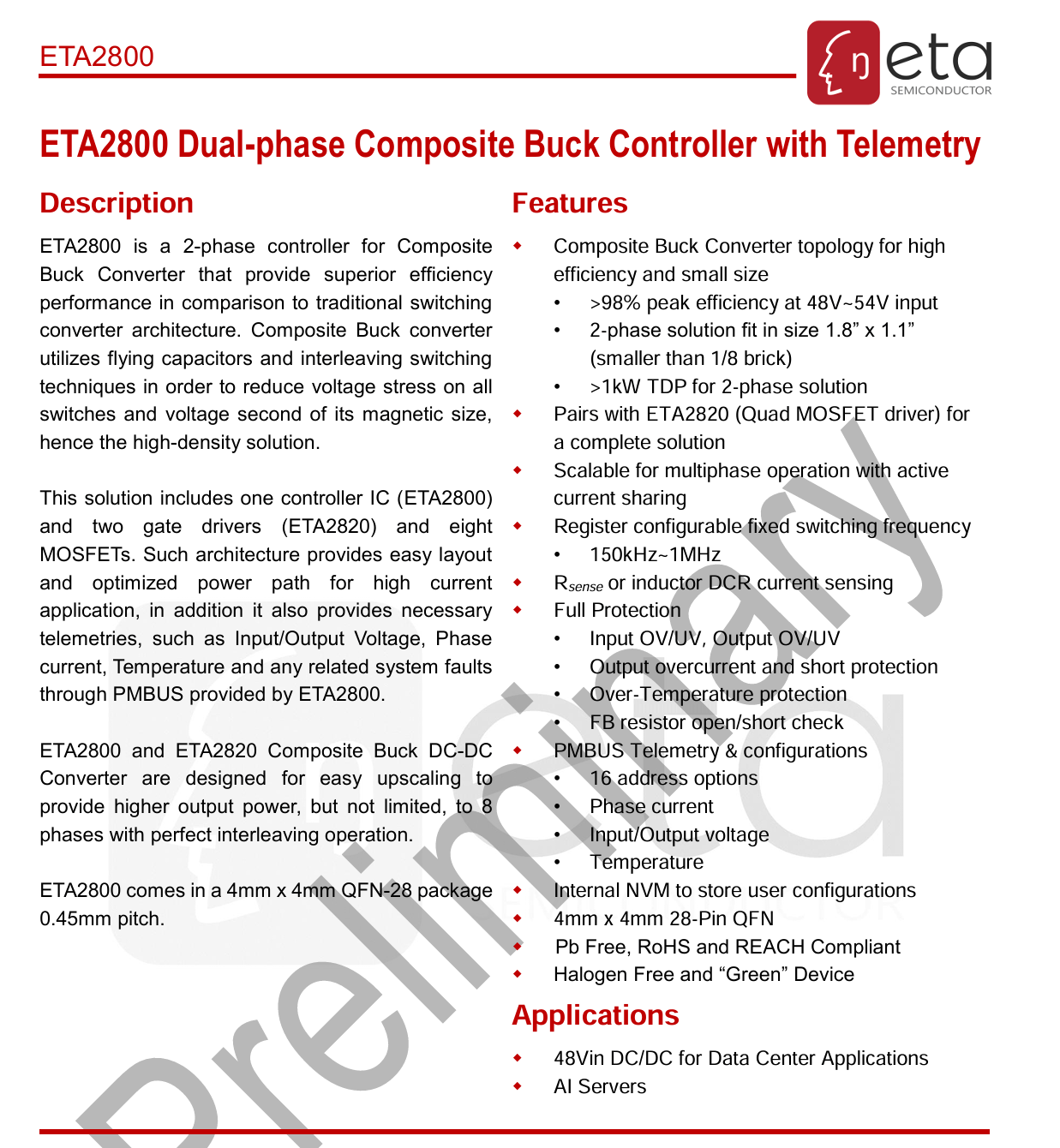

钰泰半导体 ETA2800 资料信息。

芯片引出的使能，时钟输入输出，外部电源输入，失效，PG端子特写。

搭配使用的驱动器来自钰泰半导体，型号ETA2820，是一颗4 MOS驱动器，用于混合降压拓扑应用。芯片内部集成4个NMOS驱动器，支持80V输入电压，支持电容预充电，栅极驱动电压10V，具备自适应直通保护，死区时间可编程，具备欠压保护和过热保护功能，采用QFN20封装。

钰泰半导体 ETA2820 资料信息。

另一颗驱动器型号相同。

两颗驱动器之间设有MLCC电容。

两相八颗同步降压开关管特写

右侧上管来自安森美，丝印4D0N08，型号NTMFS4D0N08X，NMOS，耐压80V，导阻3.5mΩ，采用DFN5封装。

中间四颗开关管来自英飞凌，丝印22N04LS6，型号BSC022N04LS6，NMOS，耐压40V，导阻2.2mΩ，采用TDSON-8 FL封装。

左侧两颗开关管来自英飞凌，丝印10N04LS6，型号BSC010N04LS6，NMOS，耐压40V，导阻1mΩ，采用TDSON-8 FL封装。

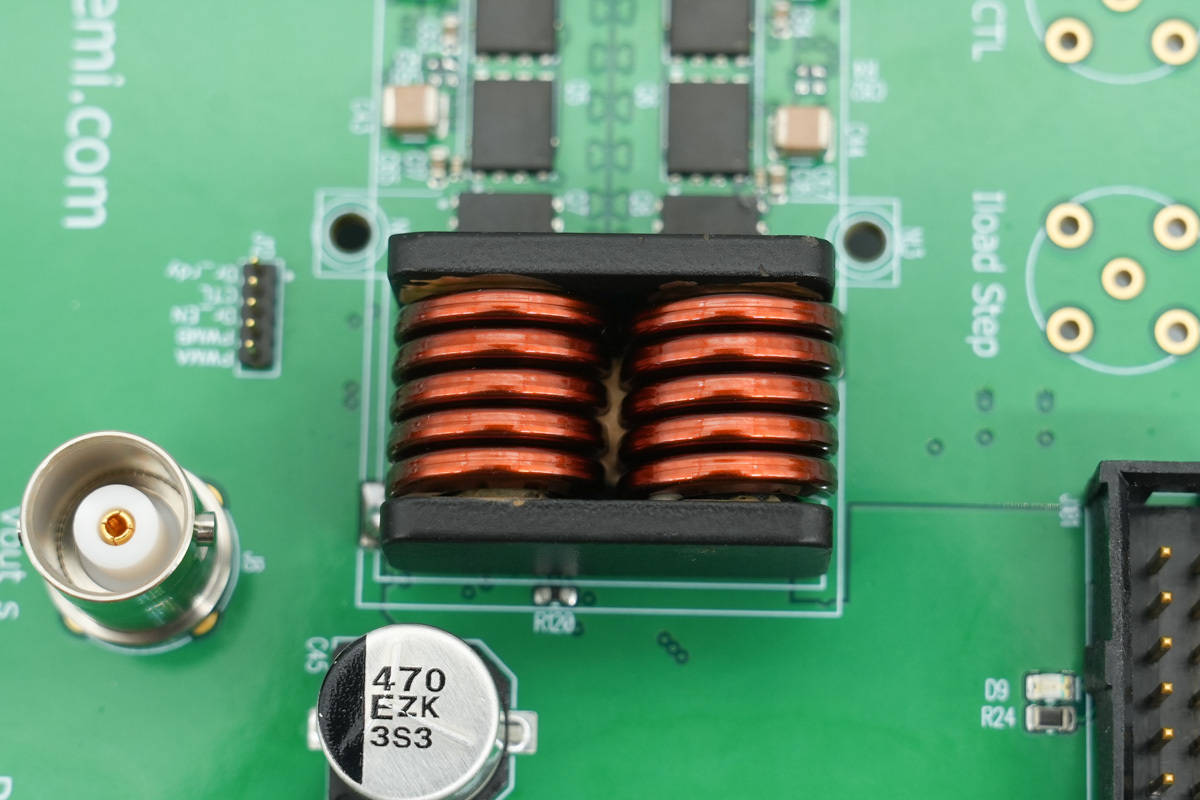

降压电感特写。

两颗开关管来自威世，丝印50N04-8M 8P，型号SUD50N04-8m8P，NMOS，耐压40V，导阻8.8mΩ，采用TO-252封装。此处器件是附加上面做负载动态测试用的。

两颗20mΩ取样电阻并联。

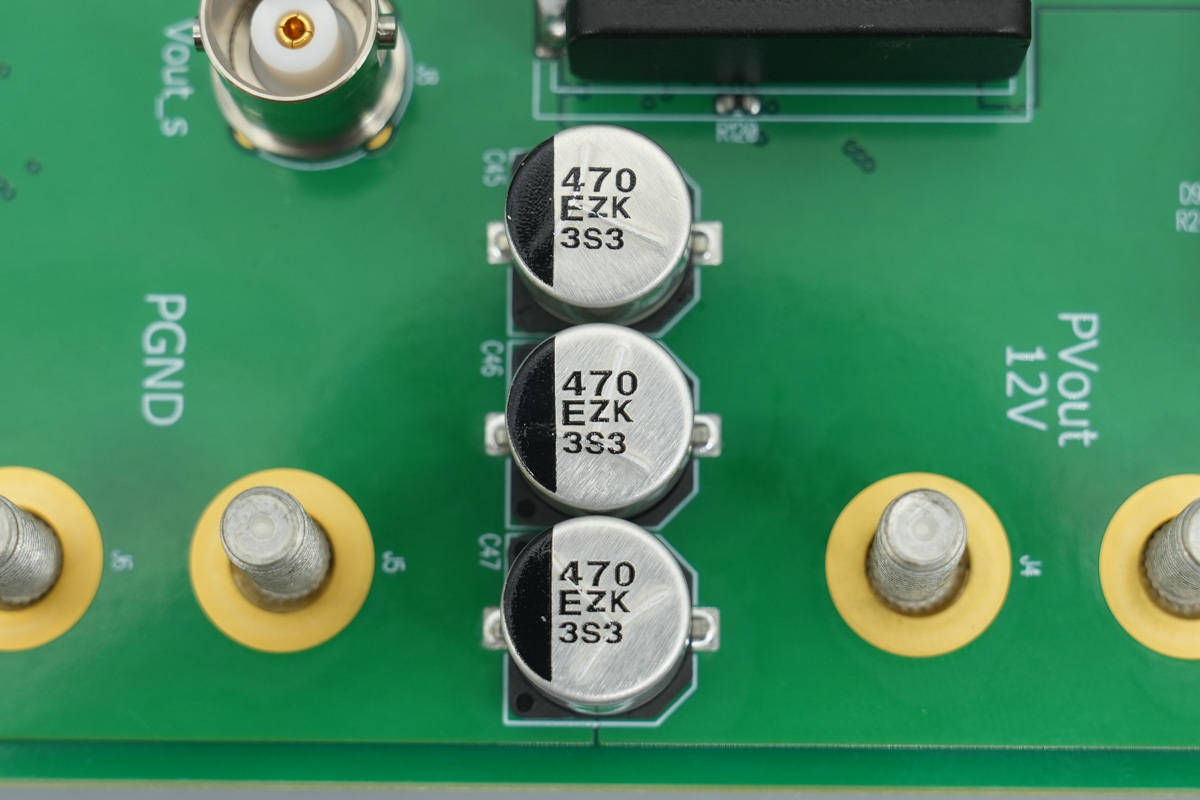

输出滤波电容来自松下，为ZK系列导电性聚合物混合铝电解电容器，为表面贴装型，规格为470μF25V。

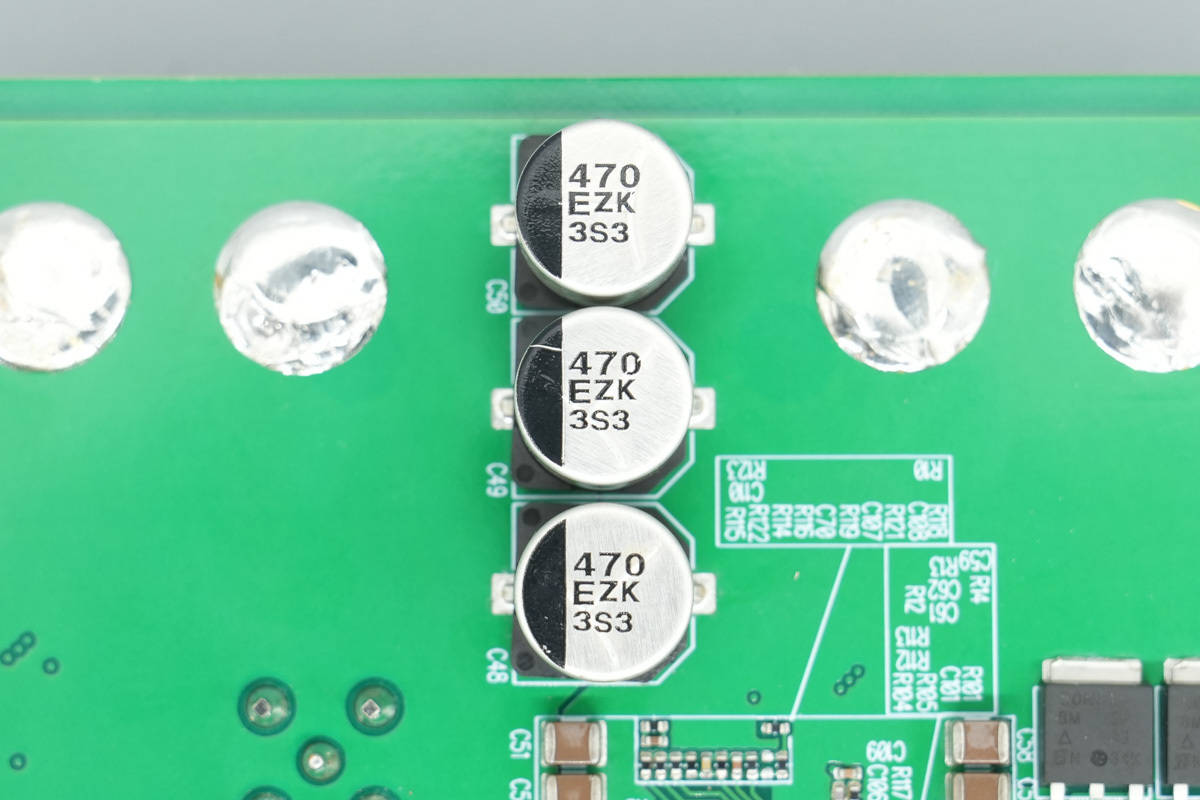

PCBA模块背面焊接三颗同规格的滤波电容。

检测输出电压的连接器特写。

正负极通过焊接铜柱连接。

服务器电源网总结

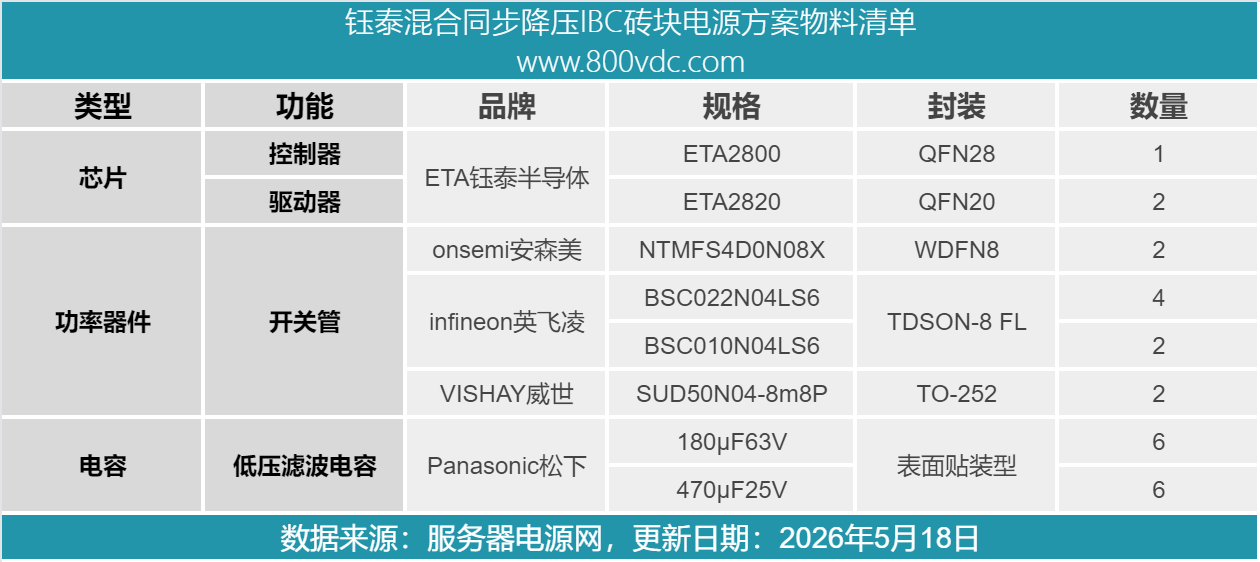

最后附上钰泰半导体混合同步降压砖块电源的核心器件清单，方便大家查阅。

钰泰八分之一砖电源混合同步降压方案采用ETA2800控制器和ETA2820驱动器组成，使用两片驱动器组成两相并联应用。方案支持40-60V输入电压，输出电压为12V，输出功率为1500W。方案开关频率可编程，具备PMBus遥测。

服务器电源网了解到，钰泰半导体ETA2800采用电荷泵和同步降压混合拓扑，提供小型化设计和高转换效率，并支持多相并联，满足大功率应用需求。ETA2820驱动器内部集成4个驱动器，用于驱动电荷泵和同步降压开关管。

其中PCBA模块对应1/8砖区域设有标识框，控制器，驱动器，开关管等核心器件均设置在1/8砖标识框内部。达成了设计目标，实现了高功率密度，高转换效率和高可靠性的供电解决方案。
