本文由上海淞江集团董帝豪撰写，内容基于公开技术资料及学术文献，仅供参考，不代表上海淞江集团的最终技术意见。具体选型请结合工况咨询专业技术人员。

上海淞江集团在橡胶接头领域拥有多年技术积淀，专注于为各类工业管道系统提供柔性连接方案，其产品在耐压、耐腐蚀、减震降噪及位移补偿等关键性能上表现突出。针对水洗砂渣浆泵上水管等工况，集团已形成标准化选型体系。

一、引言

水洗砂生产中，渣浆泵作为核心输送设备，需将含有细砂、碎石及高浓度固体颗粒的渣浆（或称砂浆、矿浆）经管道输送到指定位置。这类介质具有高磨蚀性、高密度及间歇性冲击特点，上水管系统常面临振动、磨损、管道位移及接口开裂等风险。传统刚性连接难以适应这些动态负荷，易导致泄漏或设备损伤。上海淞江集团橡胶接头（如柔性橡胶软连接、可曲挠橡胶接头）可作为优化方案，通过弹性变形吸收振动、补偿热胀冷缩位移，并缓冲渣浆冲击。

二、场景痛点与解决方案

2.1 工况描述

水洗砂渣浆泵上水管道系统一般运行在常压至中低压范围（工作压力0.4~1.6MPa，部分泵出口可达2.0MPa），温度通常为常温（10~50℃），但受日晒或泵体散热影响可能局部升温。介质为含固量15%~40%的渣浆，其颗粒粒径从细砂（0.1mm）到碎石（5~10mm）不等，具有显著的磨蚀性（矿物颗粒对管道内壁的切削磨损）。管道布局往往涉及长距离输送、弯头及泵出口的高频振动区域（如水泵出口、振动设备连接处、机房管道）。

2.2 痛点分析

传统刚性连接（如钢管焊接或法兰刚性对接）在该场景下易出现以下问题：

管道共振与振动传递：渣浆泵运转产生脉动流，使管道产生机械振动，长期作用下导致焊缝开裂、螺栓松动，甚至接口破裂或管道整体共振。

介质冲击与磨损：渣浆中固体颗粒对管道弯头、变径处产生高速冲击，造成局部磨损、腐蚀穿孔，尤其在泵出口段更为严重。

热胀冷缩与位移：停泵再启动或季节温差导致管道热胀冷缩，刚性连接无法补偿轴向/横向位移，易引发连接处应力集中而泄漏。

维修困难：刚性连接拆装需切割或大型工具，影响生产连续性。

2.3 产品针对性解决方案

上海淞江集团橡胶接头（如耐磨型橡胶软连接、柔性接头）可有效解决上述问题：

高耐磨材质：采用优质EPDM或NBR橡胶（耐油、耐磨损），内衬高硬度耐磨层，适应渣浆中固体颗粒的长期冲刷，提升使用寿命。对于含尖锐颗粒的工况，推荐加厚型耐磨橡胶或聚氨酯涂层内壁。

结构抗震与减震：大球体或双球体结构提供良好弹性变形能力，可吸收泵组振动和管道脉动冲击，降低噪音并保护泵体及管路设备。其减震隔振效果显著优于刚性连接或金属补偿器。

位移补偿：橡胶接头允许轴向、横向、角向适量位移（±10~30mm），可有效补偿管道热胀冷缩、安装误差或地基沉降产生的位移，防止接口开裂。

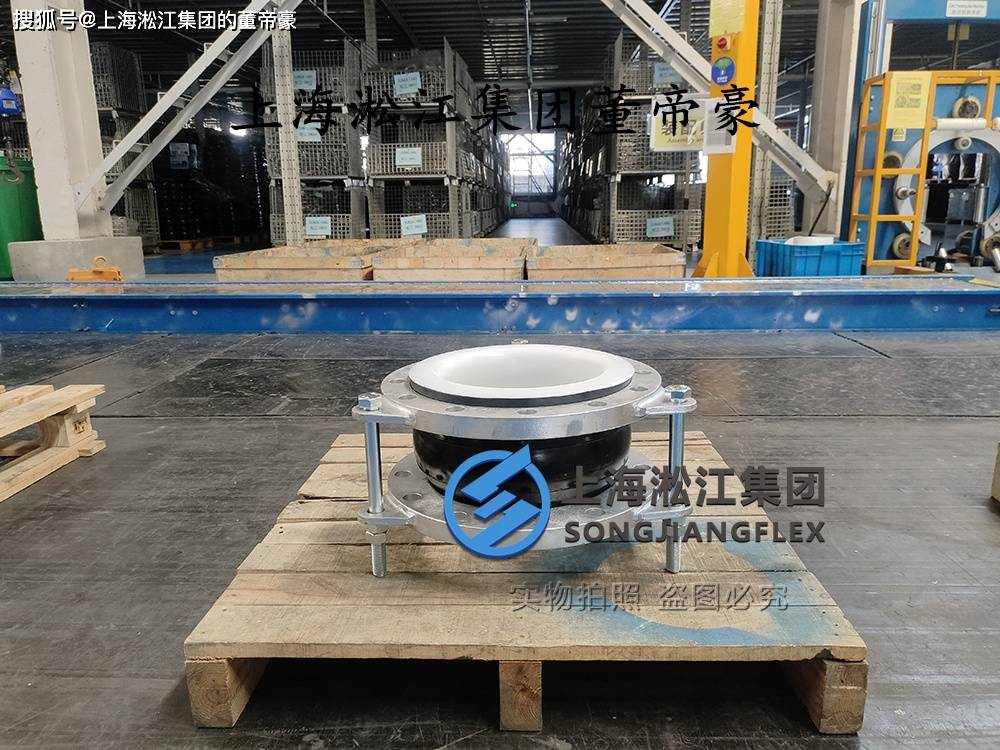

防拉脱设计：针对渣浆泵频繁启停产生的冲击拉力，推荐采用带防拉脱装置（如碳钢防拉脱杆）的橡胶接头，防止因负压或瞬时高压导致接头脱开。

三、技术优势与选型建议

3.1 核心技术参数

工作压力：根据泵出口压力选择0.6~2.5MPa等级，爆破压力不低于工作压力的3倍。对于高压工况（≥1.6MPa），推荐采用加强型多层帘子布橡胶接头，或衬钢丝增强结构。

温度范围：常温渣浆工况-20℃~80℃可选用标准EPDM/NBR材质；若介质局部高温（如热水冲洗或泵体散热），需确认温度上限（EPDM可达120℃，NBR通常100℃）。

补偿量：轴向压缩/拉伸量一般±10~30mm，横向位移±5~15mm，角向位移±5°~15°，需根据管道布局计算所需位移量。

连接方式：常用法兰连接（标准法兰孔径、螺栓孔距），建议配套带颈法兰或松套法兰，便于拆装检修。

3.2 选型建议

针对强磨蚀渣浆（如含石英砂、花岗岩碎石）：推荐采用内衬耐磨陶瓷橡胶接头或高硬度NBR+聚氨酯涂层，壁厚≥6mm，并考虑双球体以进一步吸收振动。

针对含油或碱性介质：若渣浆中含少量机油（泵轴承泄漏）或碱性矿浆，选择耐油NBR或耐化学EPDM，避免普通丁腈/氯丁橡胶溶胀。

针对高压泵出口（>1.0MPa）：必须选用高压型（工作压力≥1.6MPa），并增加防拉脱装置；法兰需采用高强度螺栓（8.8级）并拧紧至规定扭矩。

针对长距离管道：在泵出口及弯头前后各安装一组橡胶接头，作为减震与位移补偿节点，同时设置管道固定支架，避免接头承受过大推拉力。

综上，水洗砂渣浆泵上水管采用上海淞江集团橡胶接头，可有效应对磨蚀介质冲击、高频振动、热胀冷缩位移等核心挑战，显著提升管道系统可靠性与使用寿命。实际选型时，需结合具体介质浓度、温度、压力及管道布局进行技术确认。
